혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9 " |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 280~380/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | 9 인치 | 기어 비율: | 61:1 |
|---|---|---|---|
| 재료: | QT | 정확성: | <0.1' |
| 드라이버: | 전동기 | 타입: | 단일축 |
| 애플리케이션: | 태양광 발전소 | 색: | 요구됩니단 대로 |
| 하이 라이트: | VE 9 웜 기어 다수 드라이브,9 인치 태양 다수 드라이브,전동기 수평선상 태양 다수 드라이브 |
||

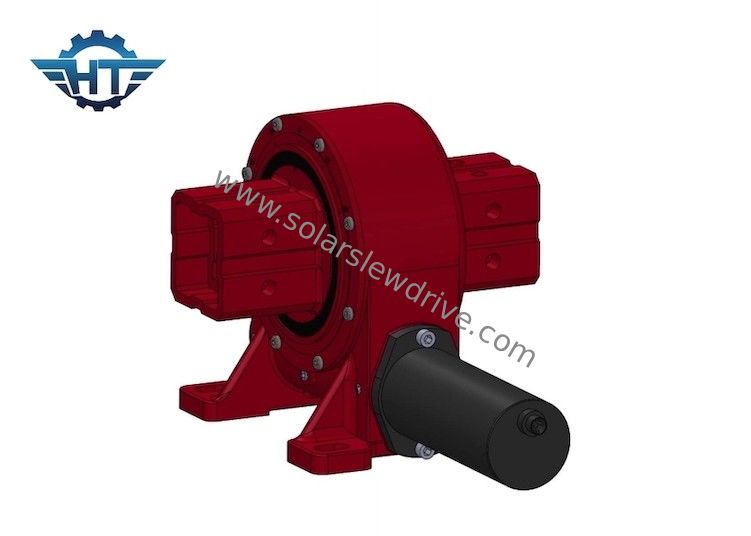

연결 태양 학력별 반편성 시스템을 위한 높은 토크를 가진 VE9 단 하나 벌레 장치 선회 드라이브
설명
선회 드라이브 또는 선회 링 베어링은 기어가 있는 회전 링이 포함된 주철 하우징에 통합된 소형 회전 장치인 회전 모듈입니다.기어는 회전 링을 매우 정밀하게 회전시키며 부드러운 회전과 최대한의 노력을 허용합니다.
특징
1. 웜기어 자체 잠금 특성으로 인해 역방향 자동 잠금.이 기능은 호스트 작동 및 안전 계수의 안정성을 크게 향상시킵니다.
2. 기존 스윙 제품과 비교하여 선회 구동 기어 박스는 설치가 쉽고 유지 보수가 쉽고 설치 공간이 상당히 절약됩니다.
VE Slewing 드라이브의 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
장점
1. 선회 링에 의한 강한 전복 모멘트
2. 내부에 웜 드라이브를 둘러싸고 있습니다.
3. 다중 톱니 접촉을 사용하기 위한 큰 하중
4. 정적 자동 잠금 기능
5. 내부 하드 스톱
애플리케이션
일반적인 선회 드라이브 또는 선회 링 응용 프로그램에는 태양광 발전, 풍력 터빈, 트럭 크레인, 맨 리프트, 유틸리티 장비, 유압 장비 부착물, 오일 공구 장비, 타이어 핸들러, 굴착기 및 자동차 리프트가 포함됩니다.
