혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

제품 소개태양 회전 드라이브

전동기 단일축 트래킹 시스템을 위한 IP66 아주 튼튼한 태양 다수 드라이브 트렌스미션

전동기 단일축 트래킹 시스템을 위한 IP66 아주 튼튼한 태양 다수 드라이브 트렌스미션

  • 전동기 단일축 트래킹 시스템을 위한 IP66 아주 튼튼한 태양 다수 드라이브 트렌스미션
  • 전동기 단일축 트래킹 시스템을 위한 IP66 아주 튼튼한 태양 다수 드라이브 트렌스미션
전동기 단일축 트래킹 시스템을 위한 IP66 아주 튼튼한 태양 다수 드라이브 트렌스미션
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE9 "
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD 280~504 / pc
포장 세부 사항: 합판 박스
배달 시간: 15~45 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: QT 모델: VE9 "
효율: 40% 기어 비율: 61:1
정격 출력 회전력: 4300 Nm 홀딩 토크: 27200Nm
토크를 기울이기: 16000 Nm 정확합니다: 0.1 이하 급
하이 라이트:

아주 튼튼하 태양 다수 드라이브 트렌스미션

,

전동기 IP66 태양 다수 드라이브

,

4300 Nm 태양 다수 드라이브

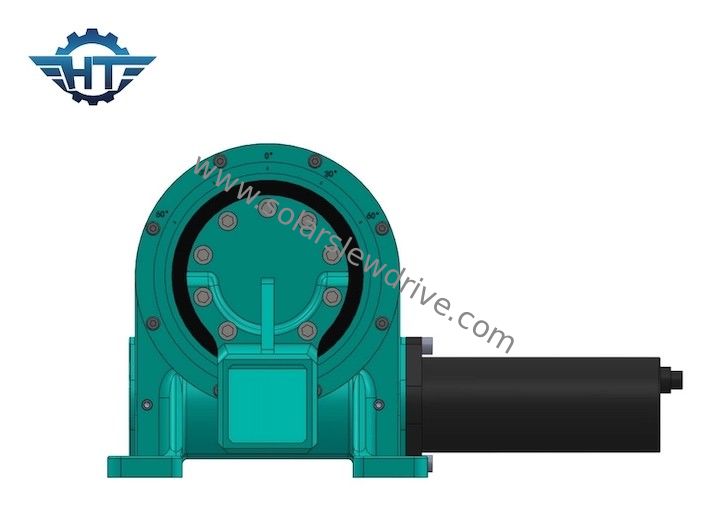

전동기 단일 축선 태양 추적 시스템을 위한 IP66 회전 구동 변속기



헤비 듀티 슬루 드라이브 변속기설명



회전식 구동 장치는 회전식 감속기, 기어 감속기, 턴테이블 감속기 및 선회 메커니즘으로도 알려져 있습니다.그들은 선회 베어링을 주 지지대로 사용하고 기어 또는 웜을 보조 구동원으로 사용하여 감속 및 전원 회전의 기능을 실현하는 모든 유형의 감속기입니다.선회 드라이브의 구성은 주로 기어(또는 웜), 선회 베어링, 모터, 케이싱 및 베이스를 포함합니다.선회 드라이브는 기본적으로 단일 웜 드라이브 선회 드라이브, 이중 웜 드라이브 선회 드라이브 및 특수 유형 선회 드라이브로 나눌 수 있습니다.



기술 데이터



모델: VE9 원산지 창저우, 중국
상표 항투오 유형 에워싸는
재료 42CrMo,50Mn 출력 토크 4300Nm
틸팅 모멘트 토크 16K Nm 홀딩 토크 27K Nm
정적 축 등급 60KN 정적 방사형 등급 130KN
동적 축 등급 30KN 동적 방사형 등급 65KN
기어비 37:1 능률 40%



VE 슬루 드라이브 기술 데이터



모델 비율 정격 출력 토크 틸팅 토크 축방향 하중 레이디얼 하중 홀딩 토크 능률 정도 자동 잠금 무게
Nm Nm kN kN Nm 킬로그램
삼" 31:1 300 1500 3.6 15 7000 40% ≤0.1 13kg
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 18kg
7" 57:1 1750년 7000 34 58 13200 40% ≤0.1 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 78kg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 105kg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 185kg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 244kg





장점



1. 회전 ±60°, 소프트웨어 제어 실패 시 드라이브 내부 하드 스톱/하드 제한

2. 좌우측에서 구동모터 연결

3. 설치하는 동안 기어 간격을 조정할 필요가 없습니다.이것은 공장 전에 생산자가 이미 설정한 것입니다.

4. 간단한 설치 및 낮은 유지 보수

5. 합리적인 공간 활용

6. 기어는 자동 잠금 장치입니다.따라서 브레이크가 필요하지 않습니다

7. 쉽고 유창한 시동 및 정지 방법
