혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE7 " |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 크기: | 7 인치 | 기어 비율: | 57:1 |
|---|---|---|---|
| 효율성: | 40% | 색상: | 요청된 것으로 |
| 제품 이름: | PV 태양 장착 시스템 | 보호 수준: | IP66 |
| 보증: | 5~10년 | 무게: | 55 KGS |
| 하이 라이트: | ip66 슬레드 드라이브 기어박스,소형 스레드 드라이브 변속기,PV 태양광 장착 시스템 슬레드 기어 박스 |
||

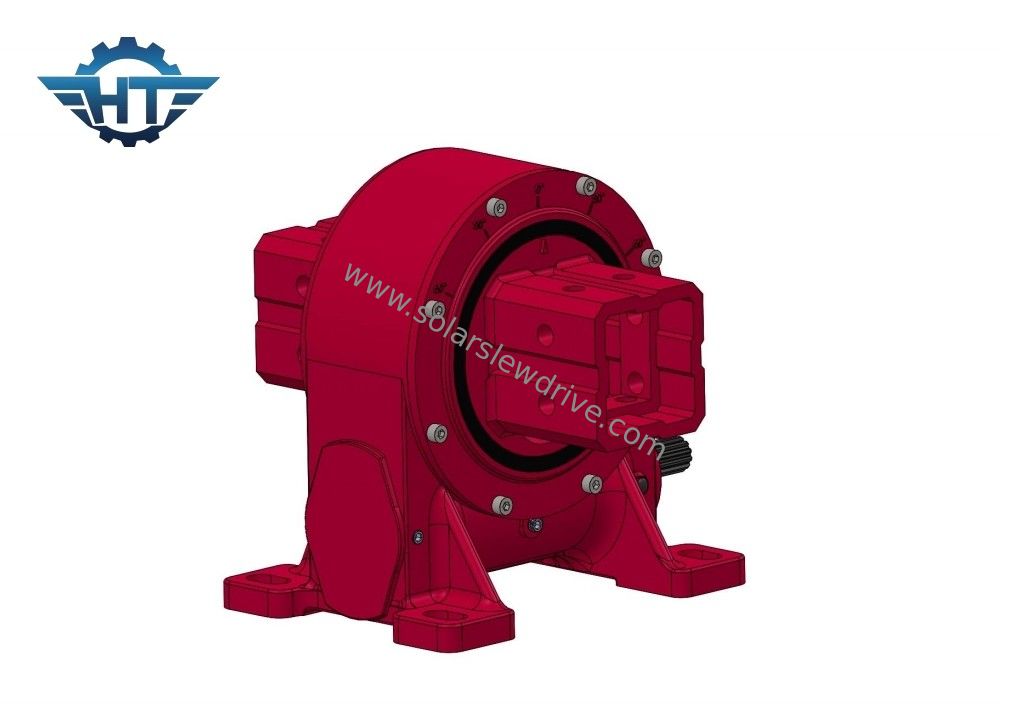

IP66 PV 태양광 장착 시스템용 폐쇄된 소형 스레드 드라이브 변속기
닫힌 하우징 스레브 드라이브 기어박스
회전 변속기의 주요 목적은 제어 된 회전 및 부하에 대한 지원을 제공하는 것입니다. 다음과 같은 몇 가지 주요 구성 요소로 구성됩니다.
하우징: 기어박스의 내부 구성 요소를 담고 있는 외부 구조.
슬레우 링: 기어박스가 원활하게 회전 할 수 있도록 하는 크고 원형의 베어링. 회전 중에 부하에 지원과 안정성을 제공합니다.
기어 트레인: 기어 트레인은 원하는 회전 출력을 달성하기 위해 특정 구성에 배치된 기어 세트로 구성됩니다. 일반적으로 스퍼 기어, 나선 기어,또는 벌레용 기어.
모터: 모터는 회전 기어박스를 회전시키는 동력을 제공합니다. 그것은 전기 모터, 수압 모터 또는 특정 응용 프로그램에 따라 수동 크랭크가 될 수 있습니다.
출력 샤프트: 출력 샤프트는 기어 트레인과 연결되어 기어 박스 하우징에서 확장됩니다. 그것은 회전 움직임을 부하에 전송하여 회전 할 수 있습니다.
VE 모델 스윙 드라이브의 기술 표
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
신청서
위성 디쉬 안테나: 스윙 드라이브는 위성 디쉬 안테나에서 디쉬의 정확한 추적 및 위치를 가능하게합니다.이들은 안테나가 위성과의 지속적인 연결을 유지하기 위해 방향을 조정할 수 있도록 합니다., 신뢰성 있는 커뮤니케이션을 보장합니다.
해상 및 해상 응용: 스레잉 드라이브는 크레인, 대비트 및 윙을 포함하여 해상 및 해상 장비에서 일반적으로 사용됩니다.그들은 가혹 한 해양 환경 에서 무거운 짐 을 회전 시키고 들어 올리는 것 을 용이 하게 한다, 해상 석유 기구, 선박, 항구 운영과 같은.
재생 에너지 응용: 태양 추적 시스템과 풍력 터빈 외에도 회전 드라이브는 다른 재생 에너지 응용 분야에 사용됩니다. 예를 들어,그들은 조류 에너지 시스템에서 조류 터빈의 방향을 제어하고 조류 흐름의 에너지 포집을 최적화하는 데 사용됩니다..
놀이용 승차: 스윙 드라이브는 다양한 놀이 공원 승차, 예를 들어 페리스 바퀴, 전망 바퀴 및 회전 플랫폼에서 역할을합니다. 그들은 필요한 회전 움직임을 제공합니다.운전자의 부드럽고 즐거운 경험을 보장합니다..
