원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE 7 |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
장치 비율: | 57:1 | 유형: | 에워싸는 |
---|---|---|---|
응용 프로그램: | 건축기계와 태양 에너지 | 드라이버: | 유압 모터 및 전동기 |
IP 등급: | IP66, IP65 | 색깔: | 요청에 따라 |
능률: | 40% | 방법을 설치하십시오: | 가로 |
하이 라이트: | 유압 회전 모터,돌리기 장치 |
기술

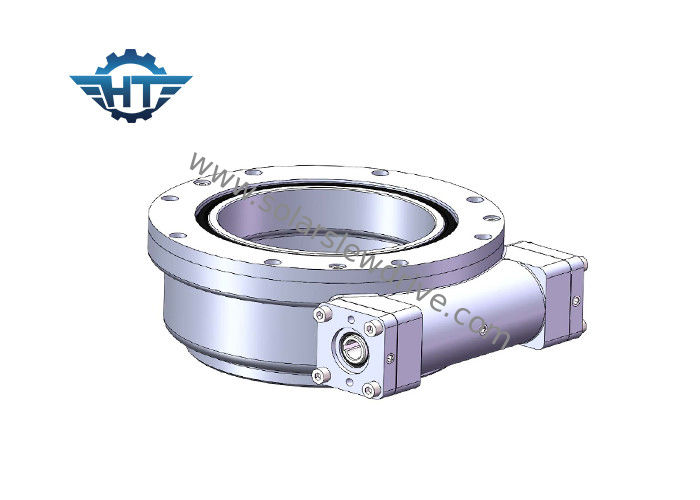

선회 구동 장치는 방사형 및 축 방향 하중을 안전하게 수용 할 수있는 기어 박스이며 회전을위한 토오크를 전달합니다. 회전은 단일 축 또는 여러 축을 함께 사용할 수 있습니다. 슬링 드라이브는 기어링, 베어링, 씰, 하우징, 모터 및 기타 보조 부품을 제작하고이를 완성 된 기어 박스로 조립하여 만들어집니다.
제로 백래시 선회 구동 장치는 기어와 웜이 완벽한 메쉬를 갖는 특수한 선회 구동 장치이며 윤활 및 작동 가열의 합리적인 갭을 가지고 있습니다.
SE 시리즈의 성능 매개 변수
모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 홀딩 토크 | 축 방향 하중 | 레이디 얼 하중 | 능률 | 정도 | 자체 잠금 | 무게 |
Nm | Nm | Nm | kN | kN | 정도 | 예 | 킬로그램 | |||
1" | 31 : 1 | 400 | 1000 | 1800 년 | 22 개월 | 12 | 40 % | ≤0.1 | 예 | 6 |
삼" | 31 : 1 | 300 | 1500 | 7000 | 30 | 15 명 | 40 % | ≤0.1 | 예 | 9 |
5 " | 37 : 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40 % | ≤0.1 | 예 | 14 |
7 " | 57 : 1 | 1750 년 | 10500 | 13200 | 132 | 58 | 40 % | ≤0.1 | 예 | 23 |
9 " | 61 : 1 | 4300 | 49900 | 30800 | 340 | 130 | 40 % | ≤0.1 | 예 | 44 |
12 " | 78 : 1 | 5600 | 54400 | 40560 | 480 | 190 | 40 % | ≤0.1 | 예 | 51 |
14 " | 85 : 1 | 6750 | 135000 | 44200 | 680 | 230 | 40 % | ≤0.1 | 예 | 62 |
17 " | 102 : 1 | 9460 | 203000 | 53040 | 980 | 390 | 40 % | ≤0.1 | 예 | 85 |
21 " | 125 : 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40 % | ≤0.1 | 예 | 141 |
25 " | 150 : 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40 % | ≤0.1 | 예 | 182 |
SE 선회 구동의 주요 이점
1. 회전 360도
2. 좌측 또는 우측에서 구동 모터 연결
3. 설치 중에는 기어링 간격을 조정할 필요가 없습니다. 이것은 공장 이전에 생산자에 의해 이미 설정되어있다.
4. 그리스는 공장보다 먼저 채워져 있었다.
4. 설치가 간단하고 유지 보수가 간편합니다.
5. 합리적 공간 활용
6. 기어는 자동 잠금 장치입니다. 따라서 브레이크가 필요하지 않습니다.
7. 쉽고 유창한 시작과 멈춤 방법
8. 수평 설치에 적합한 높은 틸팅 토크
