혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | SDE7 " |
|---|---|---|---|
| 기어 비율: | 57:1 | 정격 출력 토크: | 2000 년 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 효율: | 40% | 표준 색깔: | RAL 9006 |
| 축 하중: | 34 kN | 레이디 얼 하중: | 58 kN |
| 하이 라이트: | 벌레 장치 회전 드라이브,돌리기 링기어 |
||

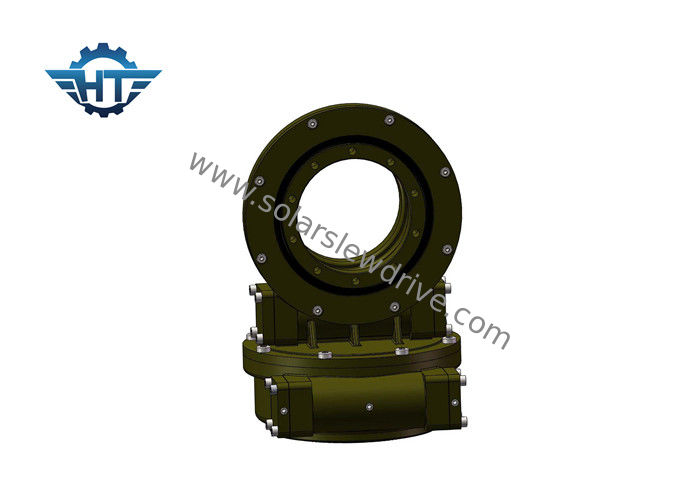

고 투과율 효율 SDE7 기어 다수 드라이브 트렌스미션, 이원축과 태양 추적자들을 위한 셀프 록
도입
이원축 슬루잉 드라이브는 수직적으로, 수평적으로 모두 회전할 필요가 있는 상황을 위해 완벽합니다. 전형적인 애플리케이션은 이원축 태양 추적자들, 위성과 레이더반사기, 양쪽 방향에 360 도를 이동하는 것 필요로 하는 기계를 포함합니다.
창주 행투오 기계적 주식회사는 전문적 제조고 선회 베어링 / 선회 링 / 다수 정치권의 수출입니다, 슬루잉이 / 다수 드라이브를 운전하며, 그것이 주로 항구 기계와 채탄기, 용접 기계, 건설 차량, 모듈 차량, 한 개이 또는 이원축 태양추적 시스템과 작은 풍력 시스템, 위성, 안테나 등에서 적용됩니다.
특징
1. 높은 백홀딩 토크가 태양 추적시스템의 안정성을 개선합니다
2. 인벨럽핑 웜 드라이브 내부
3. 다중 치아 접촉이 높은 로드를 보증합니다
4. 셀프-로킹 기능
SDE 시리즈의 퍼포먼스 차트
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | 예 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 예 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 705 |
핵심적 매개 변수의 어휘
순간 토크를 기울이는 것 : 토크는 로드의 위치와 선회 베어링의 센터 사이의 거리의 증가한 로드입니다. 만약 로드와 거리에 의해 발생된 큐오르크가 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 대한 로드 수직
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 :그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력은 홀딩 토크로 불립니다.
자기 로킹 : 로딩될 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
