원래 장소: | 중국 |
브랜드 이름: | HANGTUO |
인증: | CE, ISO9001 |
모델 번호: | VE5 |
최소 주문 수량: | 1 PC |
---|---|
가격: | 145~226 USD/PC |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~30 일 |
공급 능력: | 12000 PC / 년 |
감속기 및 모터: | VE5 및 24V | 재료: | 42CRMN 또는 50Mn |
---|---|---|---|
애플리케이션: | 태양 전지판 추적기 | 보증: | 5~10년 |
색: | 필요에 따라 | 사이즈: | 3~25인치 |
모듈: | 웜기어 모듈 | 특징: | IP66, 긴 수명 |
하이 라이트: | 단일축 다수 드라이브 트렌스미션,낮은 반발 다수 드라이브 트렌스미션,낮은 반발 슬루잉 기어박스 |

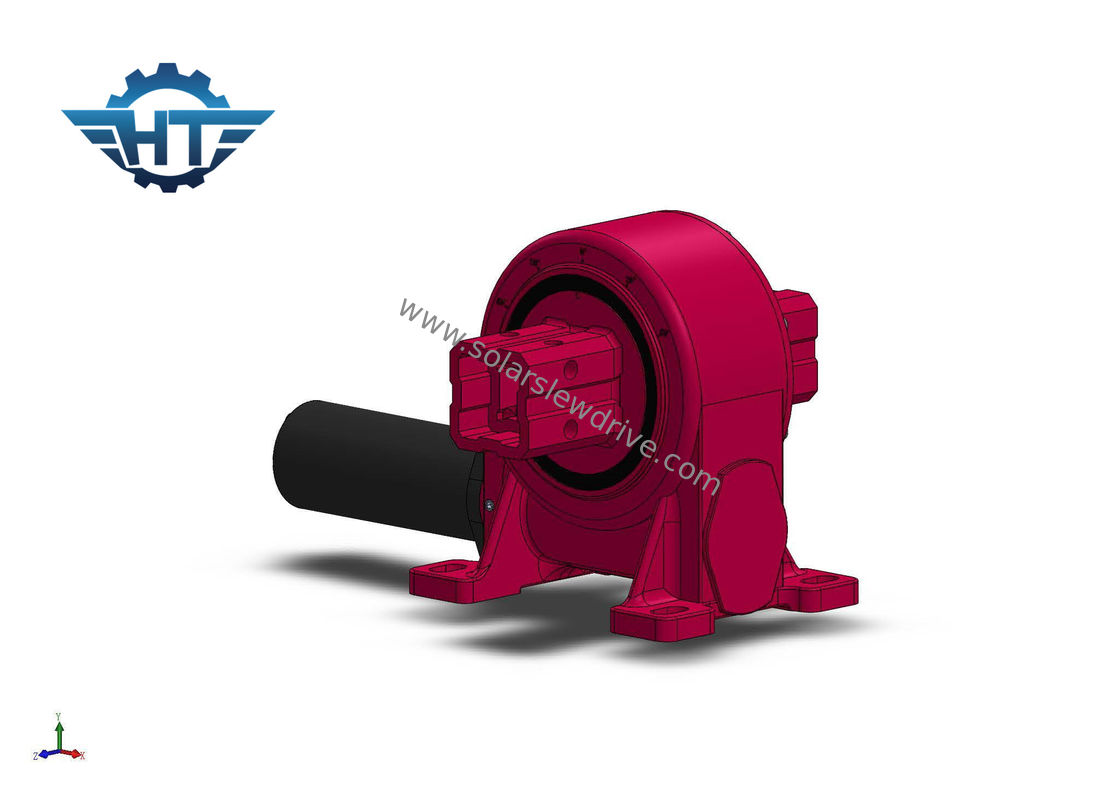

낮은 반발 행성 트렌스미션과 VE5 단일축 태양 추적자 다수 드라이브 축
다수 드라이브 기술
슬유잉 드라이브는 넓게 태양 추적시스템에서 사용됩니다. 광기전성 동력화차 추적은 평평한 단일 축 연동제, 비스듬한 단일 축 연동제, 비스듬한 단일 축과 2축 추적시스템을 포함합니다.
슬유잉 드라이브의 애플리케이션
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, 평평한 단일축 연계를 위한 SE21. 이런 종류의 시스템은 30 도 이하 남위와 12 도보다 적은 지면 경사에 적합합니다.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, 비스듬한 단일축 연계을 요구하는 SE21 슬루잉 드라이브. 이런 종류의 그것은 고위도 지방에 대한 시스템 매체에 적합합니다, 지상이 대략 평평할 필요가 있습니다.
3. SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, 비스듬한 단일 축 유닛 동안 VE9 슬유잉 드라이브인 SE1. 이런 종류의 시스템은 고위도 지방에 대한 매체에 적합합니다.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, 듀얼 태양추적 시스템을 요구하는 SDE21 슬루잉 드라이브. 이런 종류의 시스템은 모든 약간 지형에 적합합니다.
특징
1. 0~180'으로부터 회전하세요
2. 왼쪽이나 오른쪽으로 편 위의 구동 모터를 연결시키세요
3. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치
5. 이성적 스페이스 이용
6. 기어는 셀프-로킹 ; 그러므로 브레이크는 필요하지 않습니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수직 설치에 적합한 높은 백홀딩 토크
9. 저보수
수직 VE 시리즈 IP66 슬유잉 드라이브 성능 파라미터
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
