혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE5” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | SDE 5 |
|---|---|---|---|
| 장치 비율: | 37:1 | 정격 출력 토크: | 800 Nm |
| 토크를 보전되기: | 9200 Nm | 토크를 기울기: | 6000 Nm |
| 능률: | 40% | 표준 색깔: | RAL 9006 |
| 반동: | ≤ 0.1 | 특색: | 이중 축선 |
| 하이 라이트: | 작은 회전 드라이브,벌레 드라이브 모터 |
||

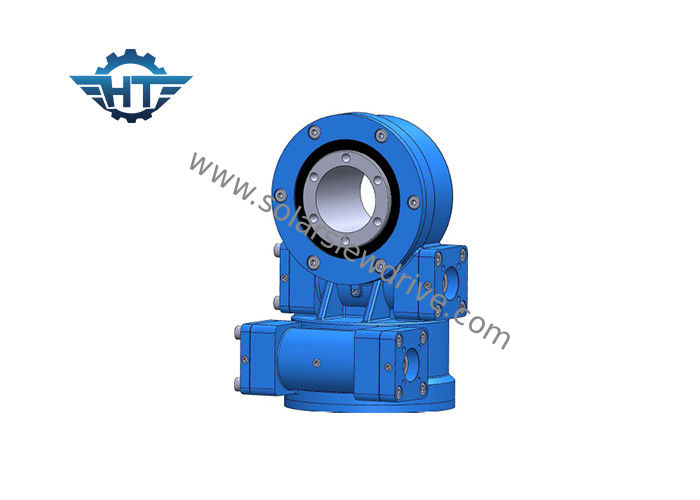

SDE5 태양 추적자를 위한 ISO9001/세륨 증명서를 가진 낮은 회전 속도 이중 축선 회전 드라이브
묘사
돌리 드라이브의 성과는 6kNm에서 토크, 200Nm에 산출 토크의 63kNm, 500Nm에 순간 적재 능력을 뒤집히기의 271kNm, 및 156,600까지 30:1의 변속기 감소 비율을 보전되기의 220kNm에 배열합니다: 1. 설치는 다수 도끼의 조합의 맞은편에, 또는 수평으로, 수직으로 행해질 수 있습니다.
수직 임명
붙어 있던 당기는 위쪽을 나타나는 더 나은 보호를 위한 태양 신청에 있는 돌리 드라이브를 거치하기 위하여 조언됩니다.
다른 신청을 위해, 설치 방향은 보호 수준의 평가에 근거를 두고 더 나은 보호를 위해 더 나을 것입니다.
수평한 임명
돌리 드라이브를 방위각 축선에 더 나은 보호를 위한 태양 신청에 있는 거꾸로 거치하고 고각 축선을 위한 보호를 추가하기 위하여 조언됩니다.
다른 신청을 위해, 설치 방향은 보호 수준의 평가에 근거를 두고 더 나은 보호를 위해 더 나을 것입니다.
이중 축선 돌리 드라이브는 2개의 방향의 거치됩니다.
이점
1. 돌리기 반지에 근거를 두는 강한 뒤집히기 순간
2. 벌레 드라이브를 포위하는 Adopt
3. 다 치아 접촉 사용을 위한 더 큰 짐을 모십시오
4. 정체되는 자동 폐쇄 기능을 나아지십시오
기술적인 자료
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 3개 | 31:1 | 600 | 1500년 | 5800 | 10 | 15 | 40% | ≤0.1 | 그렇습니다 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 34 |
| 7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 705 |
말: 위 차원 및 모수는 개정할 지도 모릅니다 또는, 상세한 차원 및 모수를 조정해, 우리의 판매 그림을 참고하십시오.
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
Applicatons
돌리기의 고성능의 큰 수요를 필요로 하는 태양계에 이중 축선 돌리 드라이브를 적용해서 집중한 태양 학력별 반편성은, 몹니다.
