| Brand Name: | HangTuo |
| Model Number: | SDE7” |
| MOQ: | 1개 조각 |
| 가격: | USD 280~504 / pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L / C, T / T, 웨스턴 유니온 |
50Mn/42CrMo 태양 추적자를 위한 토크 13 KNm를 보전되는 물자 이중 축선 회전 드라이브
묘사

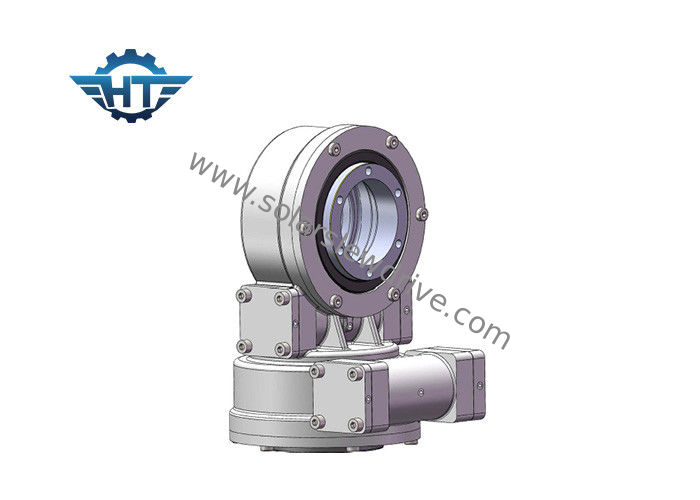

이중 축선 태양 추적자를 위한 SDE7 돌리기 드라이브
유명 상표: HT
모델 번호: SDE3A
조건: 새로운
제공되는 판매 후 서비스: 유효한 기계장치를 해외로 서비스하기 위하여 설계합니다
산출 토크: 2000 N.m
순간 토크를 기울기: 13500 N, m
토크를 보전되기: 13200 N.m
축 등급: 34 KN
광선 등급: 58 KN
장치 비율: 57:1
정밀도 추적: ≤ 0.1°
모터: 12V, 24V의 DC 모터, 380V의 220V AC 모터
순중량: 56 Kg
배달 시간: 15 작업 일 이내에 확인된 순서와 지불이 받은 후에.
이점
방위각 & 고각 결합되고 둘러싸인 디자인은 추적 정밀도와 발전 효율성을 개량할 수 있습니다.
결합된 디자인 달성된 더 나은 단단함, 더 강한, 사막 다른 사람의 가혹한 환경을 저항할 수 있습니다 충격 저항을 사용하는 FRB.
성과
회전 드라이브 최대 통제와 운동 지원을 해주는 사용에 의하여 특허가 주어지는 각구 벌레 기술. 우리의 벌레 장치는 표준 벌레 보다는 더 높은 이 교전인 각구 나사에서 링기어의 피치 선에 5개에서 11의 이를 관여시켜, 변속기에게 더 중대한 안정성 및 힘을 주. 각구 기술에 관하여 더 많은 것을 배우십시오.
신청
이중 축선 돌리는 drivesare 이중 축선 태양 추적자를 위한 일반적인 돌리기 드라이브 신청 heliostats와 집중된 광전 변환 공학 (CPV)와 같은 그리고 인공위성 또는 레이다 접시. 다른 신청은 자동 상승, 로봇식 팔 positioners 및 단계 장비를 포함합니다.
SDE 이중 축선 Positioner 명세
1) 태양 추적자의 관계되는 교체 부속을 위해 널리 이용되는 SDE 시리즈 돌리기 드라이브.
2) 태양 PV의 이중 축선 추적자 및 태양
신뢰성
SDE 이중 축선 돌리 드라이브는 정확한 3D 포지셔닝의 30년 분야 생활 동안 확실합니다. SDE 드라이브는 단 하나 드라이브에 있는 능률 적이고 및 믿을 수 있는 해결책을 창조합니다. 분야 생활을 확대하기 위하여 ISO 9001의 세륨 증명서에 의해 설정된 표준규격을 사용하여 우리의 성분 및 원료 전부가 우리에 의하여 자격을 줍니다.
SDE 시리즈 기술적인 자료
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 3개 | 31:1 | 600 | 1500년 | 5800 | 10 | 15 | 40% | ≤0.1 | 그렇습니다 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 34 |
| 7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 705 |
