원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE 21" |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
물자: | 50Mn, 42CrMo, QT | 장치 비율: | 125:1 |
---|---|---|---|
정격 출력 토크: | 16 kNm | 토크를 보전되기: | 89 kNm |
토크를 기울기: | 65 kNm | 표준 색깔: | RAL 9006 |
반동: | 0.1 이하 도 | 자전 유형: | 두 배 축선 |
하이 라이트: | 돌리기 반지 드라이브,작은 회전 드라이브 |

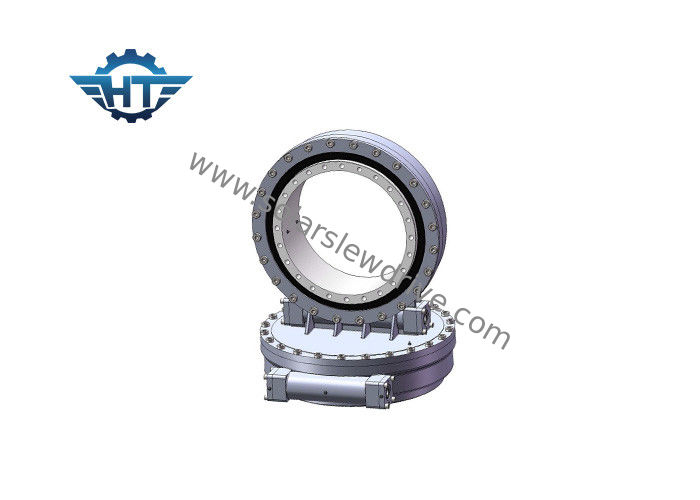

CPV를 위한 SDE 21 장치 비율 125/1 벌레 장치 회전 드라이브 동봉하는 주거 각구
제품 이점
태양추적자를 위한회전드라이브벌레장치가 SDE에 의하여3, SDE7, SDE21ISO9001/CE증명서를 줬습니다
1) 더 높은 산출 토크 및 붙들기 짐
2) 최고 추적 정밀도
3) 효과적인 강한 내식성 및 밀봉
신청
SDE3, SDE7, SDE21는 방위 태양 에너지를 위한 축선 돌리 드라이브 돌리 이중으로 합니다
묘사
회전 드라이브는 축과 반경 방향 힘의 동시 전송을 위해 뿐 아니라 순간을 기울기의 전송 이용됩니다. 회전 드라이브는 공 또는 롤러 돌리 반지, 유압 전기 드라이브 및 완전하게 동봉하는 주거로 이루어져 있습니다. 시리즈 SE는 벌레 장치로 드라이브를 디자인됩니다 학살했습니다.
이중 축선 돌리기 드라이브의 자료표
모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
3개 | 31:1 | 600 | 1500년 | 5800 | 10 | 15 | 40% | ≤0.1 | 그렇습니다 | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 34 |
7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 7 |
말: 위 차원 및 모수는 개정할 지도 모릅니다 또는, 상세한 차원 및 모수를 조정해, 우리의 판매 그림을 참고하십시오.
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
신청 분야
풍력 분야 | 야금술 기계장치 |
경공업 | 무거운 장비 |
항구/바다 Machiner | 군 제품. |
건축기계 광업 | 강철 일 장비 |
하수 처리 공장 | 농업 기계장치 |
이중 축선 태양 학력별 반편성을 위한 돌리기 드라이브
