제품 소개이중 축선 회전 드라이브

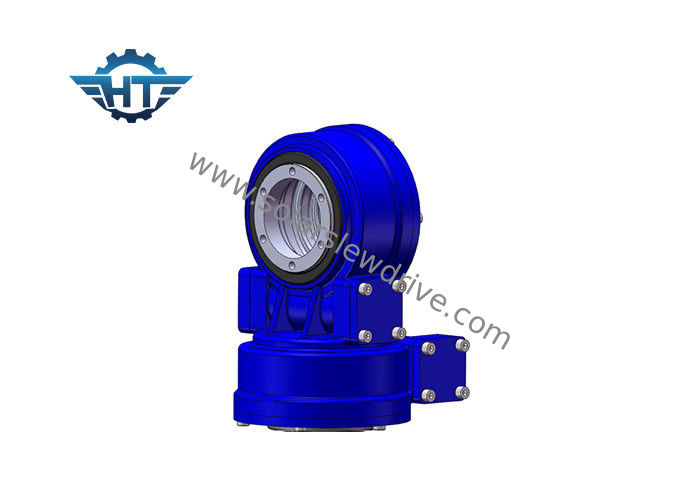

벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다

벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다

  • 벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다
  • 벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다
벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SDE7”
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
물자: 50Mn, 42CrMo, QT 모형: 이중 축 7 인치
토크를 보전되기: 13.5 kNm 토크를 기울기: 13.2 kNm
효율성: 40% 축 하중: 34 kN
레이디 얼 하중: 58 kN 색깔: RAL 부호에 기초를 두는
하이 라이트:

돌리기 반지 드라이브

,

벌레 드라이브 모터

벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다



이중 축선 태양 추적자를 위한 회전 드라이브


태양 추적자는 단 하나 축선 추적자와 이중 축선 추적자로 기계적인 특성을 고려해서 분할될 수 있습니다. 이중 축선 체계가 태양의 최선 추적을 얻을기 수 있기 때문에, 여물통 작풍 체계를 제외하고 집중한 태양 기술의 모든 유형에서 대중적, 입니다.



우리는 유압 모터가 있고 회전을 위한 전동기는 그것의 다른 근무 조건, 아래에로 세부사항 자료에 따라 몹니다:



전기 장치 모터



모터 자료 행성 자료
정격 전압 24VDC 비율 398:1
정격 현재 1.3A 산출 토크 43Nm
정격 속도 800Rpm 산출 속도 2Rpm
수평으로 보호하는 IP55/65/66 소음 <60db>



유압 장치 모터

벌레와 웜 톱니바퀴 SDE7는 드라이브 24 VDC 행성 장치 모터를 가진 축선 회전 이중으로 합니다 0



중요한 모수의 용어집



순간 토크를 기울기: 토크는 짐의 위치와 돌리 방위의 센터 사이 거리에 의해 곱한 짐입니다. 짐과 거리에 의해 생성된 qorque가 정격 기우는 순간 토크 보다는 더 중대한 경우에, 돌리 드라이브는 뒤집힐 것입니다.

광선 짐: 돌리 방위의 축선에 수직을 적재하십시오

축 짐: 돌리 방위의 축선에 평행선을 적재하십시오

토크를 보전되기: 반전 토크입니다. 드라이브가 반전으로 자전하골, 부속이 손상을 입히지 않을 때, 달성된 최대 토크는 토크를 보전되는 불립니다.

자동 폐쇄: 적재될 때만 만, 돌리 드라이브는 반전할 수 없습니다 자전하고 이렇게 불렀습니다 자동 폐쇄이라고.



SDE 모형 성능 매개변수



모형 비율 정격 출력 토크 (N.m) 기울기 토크 (N.m)를 보전되기 토크 (N.m)를 축 짐 (kN) 광선 짐 (kN) 효율성 정밀도 (°) 자동 폐쇄 무게 (kg)
3" 31:1 600 1500년 5800 10 15 40% ≤0.1 그렇습니다 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 그렇습니다 34
7" 57:1 2000년 7500 13200 34 58 40% ≤0.1 그렇습니다 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 그렇습니다 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 그렇습니다 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 그렇습니다 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 그렇습니다 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 그렇습니다 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 그렇습니다 705
