원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SDE7” |
최소 주문 수량: | 1개 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45 일 |
지불 조건: | L / C, T / T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
물자: | 50Mn, 42CrMo | 모형: | SDE7 |
---|---|---|---|
유형: | 벌레와 wormwheel | 보장: | 3 년 |
기술지원: | 일생 | 신청: | 태양 학력별 반편성 |
비율: | 57 | 생활 시간: | 30 년 |
하이 라이트: | 돌리기 반지 드라이브,벌레 드라이브 모터 |

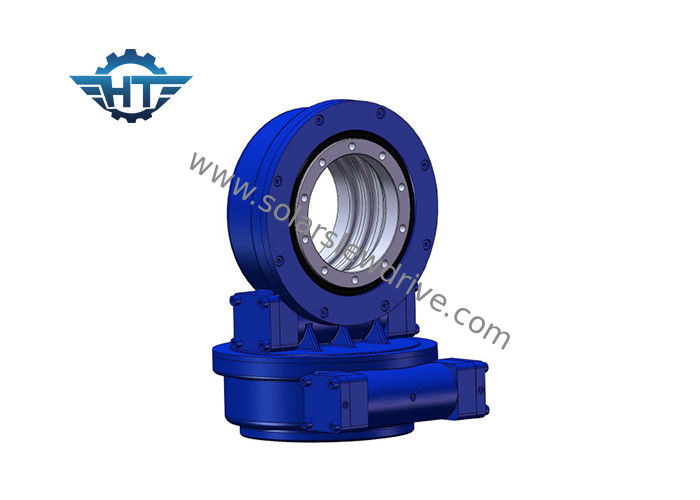

옥외 사용 IP66는 드라이브 화력 발전소 및 PV 학력별 반편성을 위한 축선 회전 이중으로 합니다
묘사
돌리 드라이브는 안전하게 광선과 축 짐을 붙들 수 있는 변속기이고, 뿐 아니라 자전을 위한 토크를 전달합니다. 교체는 단 하나 축선, 또는 다수 도끼에 함께 있을 수 있습니다. 돌리 드라이브는 Únished 변속기로 맞물림, 방위, 물개, 주거, 모터 및 다른 보조 성분 그리고 그(것)들 조립하기 제조해서 합니다.
돌리 드라이브는 모듈 트레일러, 기중기, 갱도지주 횡령 장비, 공중 일 플랫폼, solartracking 체계 풍력 체계, 등에서 넓게 적용됩니다.
돌리 드라이브는 고위도 지방 지역을 위해 적당하 발전의 eÜciency는 signiÚcantly 태양열 발전 체계의 effciency를 개량하는 35% 이상 증가시킬 것입니다.
수평한 단 하나 축선 태양 학력별 반편성을 위해, 태양 전지판의 주요 갱구는 정확하게 낙세 각을 추적하기 위하여 각을 조정할 것입니다. 돌리 드라이브의 이 종류는 적도 지방 지역만을 위해 적용됩니다.
그것의 핵심 성분으로 돌리 방위를 채택해서, 돌리 드라이브는 순간 동시에 기우 축방향 힘, 반경 방향 힘을 품고을. 돌리 드라이브는 태양 학력별 반편성에서 넓게 적용됩니다.
태양 학력별 반편성은 수평한 단 하나 축선 태양 학력별 반편성, 기운 단 하나 축선 추적자 및 이중 축선 태양 학력별 반편성으로 분할됩니다.
태양 학력별 반편성에서 이용되는 드라이브는 돌리 주로 단 하나 축선 (SE 시리즈), 이중 축선 (SDE 시리즈) 및 수직 유형 (VE 시리즈)입니다. 그리고 가장 공유지에 의하여 이용된 모형은 SE3, SE5, SE7, SE9입니다; SDE3, SDE7, VE7, VE9.
명세
우리의 기본 모델 크기는 1,500 Nm에서 토크, 산출 토크, 150까지 30:1의 토크 및 변속기 감소 비율을 기울기의 89,000 Nm에 5000 Nm의 20,000 Nm에 100Nm를 보전되기의 11,200 Nm에 성과 범위 전달합니다: 1. 행성 변속기를 붙여서, 장치 비율은 더 높을 조차 수 있었습니다. 드라이브는 다수 도끼의 조합에, 또는 수평으로, 수직으로 거치될 수 있습니다.
신뢰성
우리의 SDE 이중 축선 돌리 드라이브는 정확한 3D 포지셔닝의 30년 분야 생활 시간 동안 확실합니다. SDE 드라이브는 단 하나 드라이브에 있는 능률 적이고 및 믿을 수 있는 해결책을 창조합니다. 분야 생활을 확대하기 위하여 ISO 9001의 세륨 증명서에 의해 설정된 표준규격을 사용하여 우리의 성분 및 원료 전부가 우리에 의하여 자격을 줍니다.
성과
최대 통제와 운동 지원을 해주는 우리의 회전 드라이브 사용에 의하여 특허가 주어지는 각구 벌레 기술. 우리의 벌레 장치는 표준 벌레 보다는 더 높은 이 교전인 각구 나사에서 링기어의 피치 선에 5개에서 11의 이를 관여시켜, 변속기에게 더 중대한 안정성 및 힘을 주. 각구 기술에 관하여 더 많은 것을 배우십시오.
돌리기의 적당한 크기를 선택하는 방법 몹니까?
돌리 드라이브의 적당한 크기를 선택하는 것은 뿐만 아니라 성과 부족 또는 성과 잉여에서 피하기 위하여 비용 효과적인 해결책 달성에 있는 중요한 역할 놀이입니다.
적당한 돌리 드라이브를 선정하기 위하여 저희에게 뒤에 오는 정보를 제공하십시오:
1. 신청
2. 요구되는 산출 toque. 당신은 그것의 명확한 아이디어가 자료 없는 경우에, 짐, 우리에게 돌리는에 패널의 예를 들면, 무게 및 장착 브래킷이 몬다는 것을 다만 저희에게 말하십시오.
3. 당신의 지역에 있는 짐 차원 그리고 가장 큰 바람은 과거에 거기 큰 바람 올 때 만약에 우리가 추천한 드라이브 산출하기 위하여 이용되는 10 년 maxium 짐을 품을 수 있었습니다.
4. 산출 속도 당신은 저희가 당신을 위한 적당한 모터를 추천할 것을 도울지 어느 것이 요구했습니다.
5. 반동 IP 급료 수요 등과 같은 다른 정보
SDE 돌리기 드라이브의 모수
모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
3개 | 31:1 | 600 | 1500년 | 5800 | 10 | 15 | 40% | ≤0.1 | 그렇습니다 | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 34 |
7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 705 |
