혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

|
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE3” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 모델: | SDE3 |
|---|---|---|---|
| 타입: | 벌레와 wormwheel | 보증: | 3년 |
| 기술지원: | 일생 | 애플리케이션: | 태양 학력별 반편성 |
| 비율: | 31:1 | 생활 시간: | 30 년 |
| 보호 수준: | IP66 | ||
| 하이 라이트: | 작은 회전 드라이브,벌레 드라이브 모터 |
||

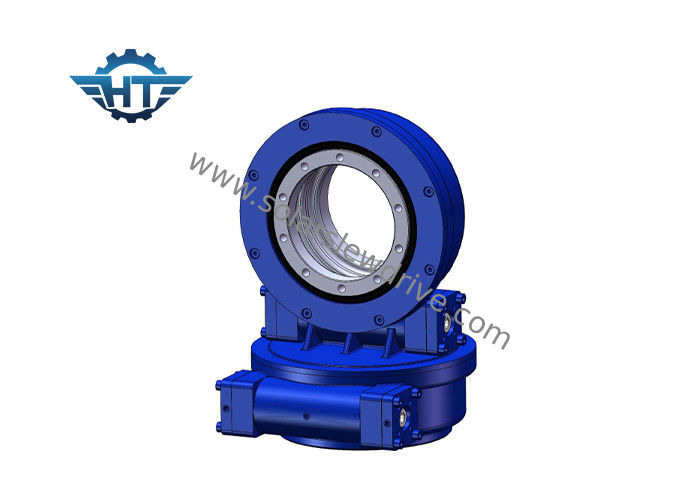

작은 사이즈 SDE3 태양 추적자는 이원축 추적자들을 위한 24 VDC 유성 기어 모터로 구동합니다
우리는 슬유잉 드라이브가 3-5 평방미터로부터 태양 전지판과 이원축 태양 추적자를 위한 이용인 작은 사이즈 SDE3을 제공하고 있습니다.
타이핑하세요 : 태양추적 시스템을 위한 다수 태도
브랜드명 : 행투오
모델 번호 : SDE3
기어 비율 : 31:1
슬유잉 드라이브에 대한 기술
태양 추적시스템 밀폐 함체 다수는 경사 모멘트 능력으로 구동합니다.
슬유잉 드라이브는 주로 선회 베어링, 웜 shaft&motors (수력인 AC, DC)로 구성됩니다. 그것은 또한 축상의 부하, 경하중과 경사 모멘트를 지닐 수 있습니다.쉽게 주요 장점은 설치 공간을 설치하고 유지하고 구하는 것입니다.
SDE는 산업을 가로지르는 주택 다수 드라이브 도움 전력 운동을 에워쌌고, 똑같은 기어박스의 둘다 로드 홀딩되어서 요구하는 상황과 회전 토크를 위해 완벽합니다. 전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트를 포함합니다.
밀폐 함체 다수 드라이브는 양쪽 한 개의 이중 축 태양 추적자들에서 로드 서포트와 통제된 회전 토크를 제공합니다.우리의 조직 내부 태양 추적자는 인가된 토크와 광선과 축상의 부하와 오버르턴링 운동을 판단하는 가속된 라이프사이클 시험을 위해 사용됩니다. 우리가 최고 120까지 평방미터 PV 패널을 흉내낼 수 있도록 특별한 무게를 지운 케이지 구조가 있습니다.
슬유잉 드라이브는 안전하게 광선이고 축상의 부하를 가지는 것뿐만 아니라, 회전하기 위한 토크를 전할 수 있는 기어박스입니다. 회전은 함께 단일축에, 또는 다중 축에서 있을 수 있습니다.슬유잉 드라이브는 전동, 태도, 밀봉, 주택, 모터와 다른 부속부품을 제조하고 끝난 기어박스 안으로 그들을 모음으로써 만들어집니다.
슬유잉 드라이브는 모듈 트레일러, 크레인, 목재 그래브 장비, 시스템 풍력 시스템을 솔라트랙킹 공기 구대, 등에서 넓게 적용됩니다.
슬유잉 드라이브는 고위도 지역에 적합하고 발전의 능률이 의미 심장하게 태양열 발전 시스템의 능률을 향상시킨 35% 위에서 증가될 것입니다.
수평선상 단일 축 태양추적 시스템을 위해, 태양 전지판의 주축은 정확히 경사 각도를 추적하기 위해 디 앵글을 조정할 것입니다. 이런 종류의 슬유잉 드라이브는 단지 저위도 지방 지역에 대하여 적용됩니다.
선회 베어링을 그것의 핵심 구성 요소로 채택함으로써, 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다. 슬유잉 드라이브는 넓게 태양 추적시스템에 적용됩니다.
태양 추적시스템은 수평선상 단일 축 태양추적 시스템, 기우뚱한 단일 축 추적자와 이원축 태양추적 시스템으로 분할됩니다.
태양 추적시스템에서 사용되는 슬유잉 드라이브는 주로 단일축 (SE 시리즈), 이원축 (SDE 일련)과 수직형 (VE 일련) 입니다. 그리고 가장 공통 사용 모델들은 SE3, SE5, SE7, SE9입니다 ; SDE3, SDE7, VE7, VE9.
신뢰성
우리의 SDE 이중 축 슬루잉 드라이브는 정확한 3D 위치설정의 30이지 연도 필드 사용 시간에 대하여 보장됩니다. SDE 드라이브는 싱글 드라이브에서 효율적이고 믿을 만한 솔루션을 만듭니다. 우리는 현장 수명을 극대화하기 위해 CE 인증인 ISO 9001에 의해 설정된 기준을 사용하여 성분과 원료의 모두에게 자격을 줍니다.
성능
우리의 다수 드라이브는 최대 제어와 운동 지원을 포기하기 위해 특허 받는 글로보이드 웜 기술을 사용합니다. 기어박스에게 더 큰 안정성과 강도를 주면서, 우리의 웜 전동 장치는 표준 웜 보다 더 높은 치형 결합관계인 모래시계 스크루로부터의 링기어의 Pitch 라인 위의 5 내지 11 치아를 종사합니다. 모래시계 기술에 대하여 더 자세히 아세요.
슬유잉 드라이브의 제대로된 크기를 선택하는 방법?
유일한 성능 부족 또는 성능 흑자 가 아니라으로부터 회피하기 위해 슬유잉 드라이브의 제대로된 크기를 선택하지 못하는 것 달성 비용 효율적이 솔루션에서 중요한 역할을 하는 것이 아닙니다.
적당한 슬루잉 드라이브를 선택하기 위해 우리에게 다음과 같은 정보를 주세요 :
1. 애플리케이션
2. 출력 요리사 모자는 요구했습니다. 당신이 저 데이터에 대한 분명한 아이디어를 가지지 않으면, 단지 우리에게 로드, 예를 들면, 무게의 패널과 우리의 슬유잉 드라이브 위의 거치용 선반을 말하세요.
3. 어느 것이 거기가 큰 바람이 올 때 우리가 권고한 드라이브가 최대 로드를 지닐 수 있는지 산정하는데 사용되 지난 10년간 당신의 지역에서의 로드 차원과 가장 큰 바람.
4. 출력 속도 어느 것이 우리가 적당한 모터를 당신에게 권고하는데 도움이 될 것을 당신이 요구했습니다.
5. 반발, IP 등급 요구 기타 등등과 같은 다른 정보
더 상세한 차원과 매개 변수가 미안하지만, 우리의 판매 그림을 언급하기 때문에, 우리의 이원축 슬루잉 드라이브는 아래 목록화됩니다.
| SDE 연기 시범 매개 변수 | ||||||||||||
| 모델 | 정격 출력 회전력 (N.m) | 홀딩 토크 (N.m) | 틸팅토르크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 비율 | 능률 | 정확성 (급) | IP | 일하는 임시.(C) | 자기 로킹 | 체중 (킬로그램) |
| 3" | 600 | 1500 | 5800 | 3.6 | 15 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 25 킬로그램 |
| 5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 34 킬로그램 |
| 7" | 2000 | 13500 | 13200 | 34 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 56 킬로그램 |
| 9" | 4300 | 16000 | 27200 | 60 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 92 킬로그램 |
| 12" | 5800 | 25000 | 40560 | 77 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 160 킬로그램 |
| 14" | 6750 | 48000 | 44200 | 110 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 224 킬로그램 |
| 17" | 9460 | 67000 | 53040 | 142 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 320 킬로그램 |
| 21" | 16000 | 89000 | 65000 | 337 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 492 킬로그램 |
| 25" | 21450 | 112000 | 89000 | 476 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | 예 | 705 킬로그램 |
