혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE14” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | SE14 | 기어 비율: | 85:1 |
|---|---|---|---|
| 효율: | 40% | 색: | 요청대로 RAL 9006 또는 |
| 신청: | 태양 추적자 | 원래 장소: | 창주, 중국 |
| 드라이버: | 모터 | 보증: | 5~10년 |
| 증명서: | ISO9001, CE | 설치 위치: | 분야를 여십시오 |
| 특징: | 장수 | 정비: | 5년 |
| 하이 라이트: | 벌레 드라이브 변속기,벌레 장치 모터 |
||

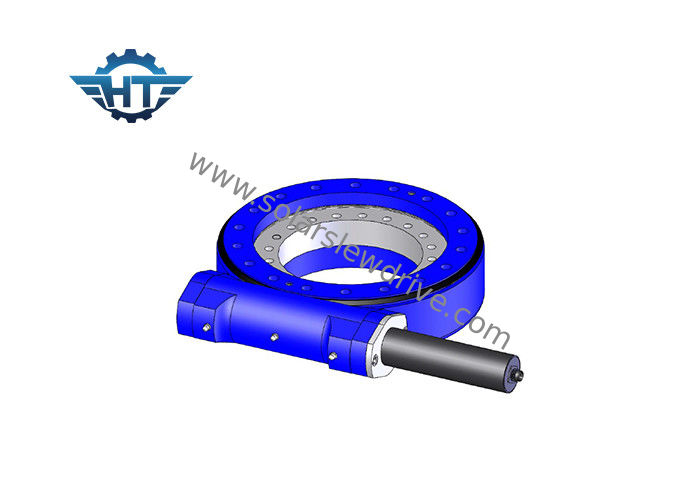

단일축과 이원축 태양 추적자들을 요구하는 SE14 기어 비율 85 / 1 작은 반발 웜 기어 다수 드라이브
기술
구조적인 특성
슬유잉 웜 드라이브는 웜 기어, 워엄 축, 주택, 태도, 모터와 기타로 구성되고 있습니다. 모터는 워엄 축을 운전합니다, 웜과 포락선 웜과 기어가 안정적이고 믿을 만한 토크를 증가시킨다고 약속합니다.
성능
슬유잉 드라이브는 더 축상의 부하, 경하중과 경사 모멘트를 유지할 수 있습니다. 턴테이블 또는 프레임은 슬유잉 드라이브에 의해 가동된 방위각과 높이에서 회전합니다.
응용 범위
전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 Ｓ와 자동차 리프트를 포함합니다.
SE14의 성능 표
| 모델 | 수평선상 14 인치 웜 드라이브 |
| 비율 | 85:1 |
| IP은 등급입니다 | IP66 |
| 정격 출력 회전력 | 44 크킨텀 |
| 토크를 기울이기 | 135 크킨텀 |
| 축상의 부하 | 680 나트 |
| 경하중 | 230 나트 |
| 홀딩 토크 | 68 크킨텀 |
| 효율 | 40% |
| 정확성 | ≤0.1 ' |
| 자기 로킹 | 예 |
| 중량 | 62 킬로그램 |
| 작동 온도 | - 30~+120 Ｃ |
드라이브를 비트는 SE의 기술 데이터
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
우리의 서비스
10 다른 크기 이상이 있다고 3' 크기 내지 25 " 그들 중에, 인치 사이즈는 5이 ", 7, 9 12, 14, 17, 19와 21에서 시작합니다. 그들은 모듈 차량과 더불어, 넓게 (PV, CPV, HCPV와 일광 반사 장치) 태양 추적시스템에서 사용된 양쪽과 승강기, 트럭 크레인과 같은 노선차입니다.
