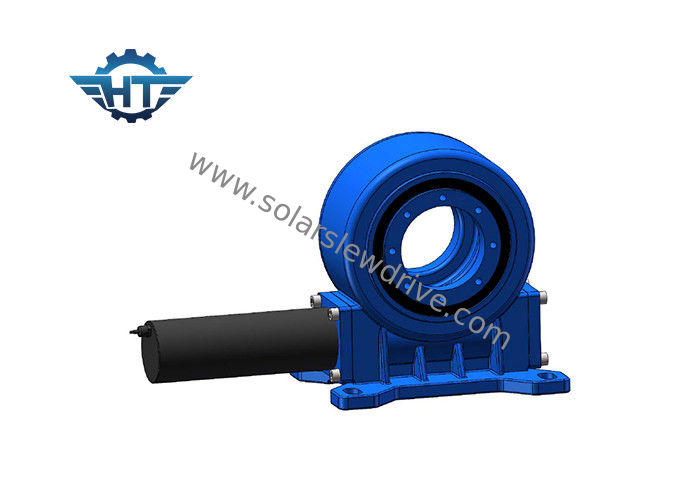

혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE7 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | VE7 | 장치 비율: | 57:1 |
|---|---|---|---|
| 응용 프로그램: | 태양 추적자 | 원래 장소: | 창 저 우, 중국 |
| 드라이버: | 12/24 VDC 행성 장치 모터 | 증명서: | ISO9001, CE |
| 설치: | 수직선 | 유지: | 무료 |
| 색깔: | 요청에 따라 | 반동: | 0.1 이하 도 |
| 하이 라이트: | 벌레 드라이브 변속기,벌레 장치 모터 |
||
상품 설명
기능
슬리 팅 드라이브는 표준 웜 기술로 작동하며, 수평 샤프트의 웜은 기어의 드라이버 역할을하며, 일반적으로 샤프트는 전기 기어 모터로 구동됩니다.
기어비
수평 웜의 회전은 나사 축에 수직 인 축을 중심으로 기어를 회전시킵니다. 이 조합은 피동 부재의 속도를 감소시키고 토크를 증가시킵니다. 속도가 감소함에 따라 비례 적으로 증가합니다. 샤프트의 속도 비율은 웜의 나사 수와 웜휠 또는 기어의 잇 수의 관계에 따라 달라집니다.
모래 시계 웜
우리의 선회 드라이브는 모래 시계 웜 기술을 사용하고 있습니다.이 기술에서 웜은 기어에서 더 많은 치아를 결합하도록 형성됩니다. 이렇게 증가 된 치아 맞물림은 강도, 효율성 및 내구성을 향상시킵니다.
매개 변수
| 모델: | VE7 | 원산지 | 중국 창 저우 |
| 상표 | 항투 | 유형 | 에워싸는 |
| 자료 | 42CrMo, 50Mn | 출력 토크 | 1750 Nm |
| 틸팅 모멘트 토크 | 5 K Nm | 홀딩 토크 | 9.2 K Nm |
| 정적 축 방향 정격 | 34 KN | 정적 방사형 레이팅 | 58 KN |
| 동적 축 방향 정격 | 17 KN | 동적 방사형 레이팅 | 38 KN |
| 기어비 | 57 : 1 | 능률 | 40 % |
응용 프로그램
태양 광 추적기, 풍력 터빈, 위성 및 레이더 요리, 트럭 크레인,인양 리프트, 유틸리티 장비, 유압 장비 부착물, 오일 공구 장비, 타이어 핸들러, 파기 기중기 및 자동차 리프트.
관련 상품
| 모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 축 방향 하중 | 레이디 얼 하중 | 홀딩 토크 | 능률 | 정도 | 자체 잠금 | 무게 |
| Nm | Nm | kN | kN | Nm | 정도 | 예 | 킬로그램 | |||
| 삼" | 31 : 1 | 300 | 1500 | 3.6 | 15 명 | 7000 | 40 % | ≤0.1 | 예 | 13kg |
| 5 " | 37 : 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40 % | ≤0.1 | 예 | 18kg |
| 8 " | 51 : 1 | 2250 | 11200 | 50 | 80 | 20400 | 40 % | ≤0.1 | 예 | 35kg |
| 9 " | 61 : 1 | 4300 | 16000 | 60 | 130 | 27200 | 40 % | ≤0.1 | 예 | 51kg |
| 12 " | 78 : 1 | 5600 | 25000 | 77 | 190 | 40560 | 40 % | ≤0.1 | 예 | 61kg |
| 14 " | 85 : 1 | 6750 | 48000 | 110 | 230 | 44200 | 40 % | ≤0.1 | 예 | 78kg |
| 17 " | 102 : 1 | 9460 | 67000 | 142 | 390 | 53040 | 40 % | ≤0.1 | 예 | 105 kg |
| 21 " | 125 : 1 | 16000 | 89000 | 337 | 640 | 65000 | 40 % | ≤0.1 | 예 | 185 kg |
| 25 " | 150 : 1 | 21450 | 112000 | 476 | 950 | 89000 | 40 % | ≤0.1 | 예 | 244 kg |
