제품 소개회전 드라이브 변속기

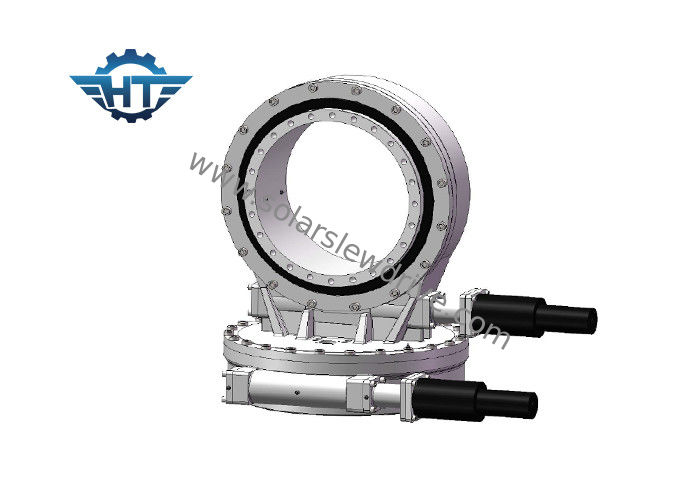

비틀리는 OEM SDE5 행성 드라이브는 위성 안테나와 CSP를 위한 작은 반발로 구동합니다

비틀리는 OEM SDE5 행성 드라이브는 위성 안테나와 CSP를 위한 작은 반발로 구동합니다

비틀리는 OEM SDE5 행성 드라이브는 위성 안테나와 CSP를 위한 작은 반발로 구동합니다
OEM SDE5 Planetary Drive Slewing Drive With Small Backlash For Satellite Antenna And CSP
비틀리는 OEM SDE5 행성 드라이브는 위성 안테나와 CSP를 위한 작은 반발로 구동합니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SDE7”
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
재료: 50Mn, 42CrMo, QT 모델: SDE 7
기어 비율: 57:1 출력 토크: 0.8 kNm
토크를 보전되기: 6 kNm 토크를 기울기: 9.2 kNm
원래 장소: 중국 브랜드 이름: Hangtuo
하이 라이트:

회전 드라이브 모터

,

벌레 장치 회전 드라이브

위성 안테나와 CSP를 위한 작은 반발과 OEM SDE5 이원축 다수 드라이브 트렌스미션

기술

SDE 슬유잉 구동 어플리케이션 지역


우리의 SDE 일련 슬루잉은 주로 PV, STP, CSP 태양추적 시스템을 위해 사용되는 것으로 운전합니다.



우리의 다른 유형의 슬유잉 드라이브는 넓게 트럭 크레인, 맨리프트, 턴테이블, 항구 기계, 모듈 차량, 작은 풍력 시스템과 위성 통신, 무거운 짐 운반트럭, 교량 점검차, 육안으로 보이지 않는 구대, 바구니 회전자 요구, 요트 크레인, 시멘트 믹서, 굴삭기, 등과 같은 구성 출원을 위해 사용됩니다. 우리는 또한 슬유잉 드라이브의 다중 사이즈와 슬유잉 드라이브와 조화를 이루기 위한 슬루잉 베라리스, 수력 원동기 & 직류 전동기를 제공할 수 있습니다. 제품은 도처에서 세계로 보내졌습니다.



비틀리는 OEM SDE5 행성 드라이브는 위성 안테나와 CSP를 위한 작은 반발로 구동합니다 0

비틀리는 OEM SDE5 행성 드라이브는 위성 안테나와 CSP를 위한 작은 반발로 구동합니다 1



키특성



1. 기존 애플리케이션과 결합하도록 쉬운 통합된 기어와 웜과 설치 준비 시스템

2. 감소된 유지 비용

3. 공간 절약 설치를 위한 소형 패키지

4. 모든 표준 일렉트릭 모터와 수력 원동기를 위한 플랜지로 이용 가능합니다

5. 운전된 웜

6. IP66 봉합 등급

7. 모듈 구성은 매우 빠른 변경을 허락합니다

8. 완전히 전동 (그리스 저장 용기, 오염물과 접촉에 대한 보호)를 에워싸는 확대된 라이프-하우징

9. 콤팩트 디자인에서 최대 가반 하중



SDE 슬유잉 드라이브의 퍼포먼스 차트



모델 비율 정격 출력 토크(n.m) 틸팅 토크(n.m) 보유하는 토크(n.m) 굴대 로드(kN) 광선 로드(kN) 효율 정확성 (') 자기 로킹 중량(KG)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705



설치 설명서 조합



1. 수평 설치 & 수직 설치.

2. 견인차 한 개의 스레이위왕 드라이브는 구동 시스템을 비트는 이원축을 달성할 수 있습니다.

3. 한개의 이원축 슬루잉 드라이브는 구동 시스템을 비트는 이원축을 달성할 수 있습니다.

4. 한 선형 작동기와 슬유잉 드라이브는 또한 이원축 슬루잉 드라이브를 달성할 수 있습니다.
