제품 소개회전 드라이브 변속기

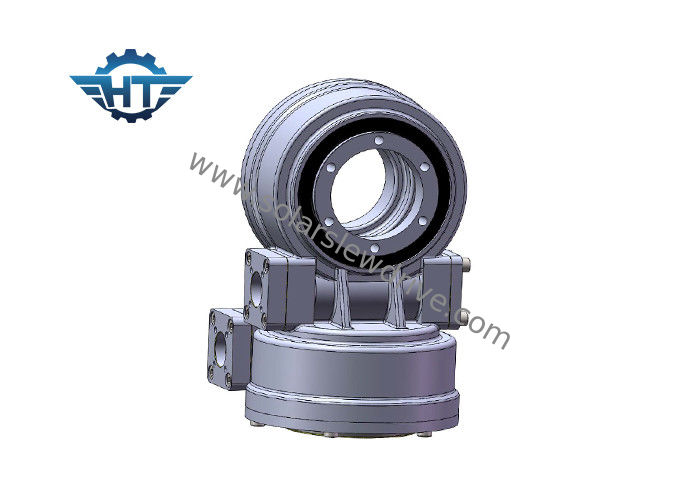

SDE5 각자 자물쇠 태양 추적자를 위한 전기 행성 장치 모터를 가진 이중 축선 회전 드라이브 변속기

SDE5 각자 자물쇠 태양 추적자를 위한 전기 행성 장치 모터를 가진 이중 축선 회전 드라이브 변속기

  • SDE5 각자 자물쇠 태양 추적자를 위한 전기 행성 장치 모터를 가진 이중 축선 회전 드라이브 변속기
  • SDE5 각자 자물쇠 태양 추적자를 위한 전기 행성 장치 모터를 가진 이중 축선 회전 드라이브 변속기
SDE5 각자 자물쇠 태양 추적자를 위한 전기 행성 장치 모터를 가진 이중 축선 회전 드라이브 변속기
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SDE5”
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 280~504 / pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
물자: 50Mn, 42CrMo, QT 모형: SDE 5
장치 비율: 37:1 정격 출력 토크: 800 Nm
토크를 보전되기: 6000 Nm 토크를 기울기: 9200 Nm
효율성: 40% 표준 색깔: RAL 9006
반동: 0.1 이하 도 자전 유형: 2 축선
하이 라이트:

벌레 장치 회전 드라이브

,

돌리기 링기어

태양 추적자들을 위한 전기 행성 기어 들 모우터와 SDE5 셀프 록 이원축 다수 드라이브 트렌스미션



기술



6kNm부터 홀딩 토크 중 220kNm, 63kNm의 출력 토크에 대한 200Nm, 모멘트 전복 부하 용량 중 500Nm에서 271kNm과 30:1 최고 156,600:1까지 기어박스 감소율까지 슬유잉 드라이브 범위의 성능. 장착은 수평적으로, 수직적으로 또는 다중 축의 조합을 가로질러 행해질 수 있습니다.



VE 시리즈 슬루잉 드라이브는 더 나은 보호를 위한 태양광 응용에서 첨부 도면 위쪽 참고로 하여 슬유잉 드라이브를 탑재하도록 충고받습니다.



SE 시리즈 슬루잉 드라이브는 거꾸로 슬유잉 드라이브를 더 나은 보호를 위한 태양광 응용에서 방위 축에 탑재하고 승강 축을 위한 보호를 추가하도록 충고받습니다.



SDE 시리즈 슬루잉 드라이브는 2가지 방향의 말 탑니다.





장점



1. 선회 링을 기반으로 하는 강한 모멘트 전복

2. 인벨럽핑 웜 드라이브를 채택하세요

3. 더 큰 다중 치아 접촉을 사용하기 위한 로드를 운전하세요

4. 더 잘 정적 셀프-로킹 기능



SDE 슬유잉 드라이브의 기술 데이터



모델 비율 정격 출력 토크(n.m) 틸팅 토크(n.m) 보유하는 토크(n.m) 굴대 로드(kN) 광선 로드(kN) 효율 정확성 (') 자기 로킹 중량(KG)
3" 31:1 600 1500 5800 10 15 40% ≤0.1 25
5" 37:1 800 6000 9200 16 27 40% ≤0.1 34
7" 57:1 2000 7500 13200 34 58 40% ≤0.1 56
9" 61:1 4300 16000 27200 60 130 40% ≤0.1 92
12" 78:1 5800 25000 40560 77 190 40% ≤0.1 160
14" 85:1 6750 48000 44200 110 230 40% ≤0.1 224
17" 102:1 9460 67000 53040 142 390 40% ≤0.1 320
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 492
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 705
