혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE7” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 398~456/ pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 자료: | 50Mn, 42CrMo | 모델: | SDE7” |
|---|---|---|---|
| 장치 비율: | 57:1 | 정격 출력 토크: | 2000 Nm |
| 토크를 보전되기: | 13500 Nm | 토크를 기울기: | 13200 Nm |
| 능률: | 40% | 표준 색깔: | RAL 9006 |
| 하이 라이트: | 벌레 장치 돌리기 반지,벌레 장치 모터 |
||

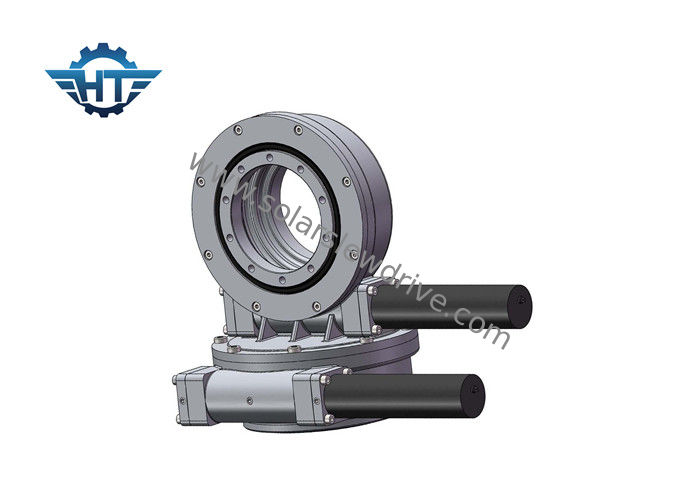

이중 축선 24vdc를 가진 높은 토크 벌레 드라이브 회전 드라이브는 태양 추적자를 위한 모터를 설치했습니다
묘사
태양 학력별 반편성은 단 하나 축선 태양 학력별 반편성 및 이중 축선 태양 학력별 반편성을 포함합니다. 단 하나 축선 태양 학력별 반편성은 기울어 포함하고 납작하게 학력별 반편성을 골라냅니다.
이중 축선 태양 학력별 반편성을 위해, differenct 부류 구조에 근거하여, 회전 드라이브 해결책의 3가지의 유형은 적용될 수 있었습니다:
1. 사용 2 수평한 (se 유형) 단 하나 축선은 드라이브를 학살했습니다.
2. 수평한 1개 (se 유형)와 다른 수직 (VE 유형)를 사용하십시오.
3. 이중 축선 회전 드라이브를 이용하십시오.
그 해결책 전부는, 그 직접적인 햇빛을 가진 태양을 항상 추적하는 방법 태양 수직으로 그리고 수평으로 추적 모두 달성할 수 있습니다.
이중 축선 태양 추적자에서 적용되는 회전 드라이브
| 제품 이름 | SDE7는 드라이브를 학살했습니다 |
| 산출 토크 | 980 N.m; 723 ft.lbs |
| 최대 산출 토크 | 1938 N.m; 1429 ft.lbs |
| 순간 토크를 기울기 | 7000 N.m; 5163 ft.lbs |
| 토크를 보전되기 | 13200 N.m; 9736 ft.lbs |
| 정체되는 축 등급 | 133.20 kN; 29943 lb |
| 정체되는 광선 등급 | 53 kN; 11977 lb |
| 동적인 축 등급 | 31.90 kN; 7171 lb |
| 동적인 광선 등급 | 27.91 kN; 6274 lb |
| 모터 대안 | 12/24/48 VDC 모터; 댄서 모터; 무브러시 모터 |
| 제품 작풍 | 이중 축선; CPV/HCPV; 태양 접시; 태양 탑 |
| 신청 특징 | 태양 학력별 반편성, 산업 Machiner |
| 패널의 추천된 사각 | 30 평방 미터 |
SDE는 드라이브 성과 테이블을 학살했습니다
| 모형 | 비율 | 정격 출력 토크 | 토크를 기울기 | 축 짐 | 광선 짐 | 토크를 보전되기 | 효율성 | 정밀도 | 자동 폐쇄 | 무게 |
| N.m | N.m | kN | kN | N.m | 정도 | 그렇습니다 | kg | |||
| 3" | 31:1 | 300 | 1500년 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 그렇습니다 | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 그렇습니다 | 32kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 그렇습니다 | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 그렇습니다 | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 그렇습니다 | 157 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 그렇습니다 | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 그렇습니다 | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 그렇습니다 | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 그렇습니다 | 682 kg |
Applicatons
주문을 받아서 만들어진 서비스
1. 다른 신청 및 프로젝트에 근거를 두는 특별한 디자인
2. 모터의 다른 유형은 유압 모터 댄서 모터, 전기 모터 등과 같이 일치할 수 있었습니다.
3. RAL 부호에 근거를 둔 다른 색깔은 유효합니다; 우리의 표준 색깔은 RAL 9006입니다.
