제품 소개태양 회전 드라이브

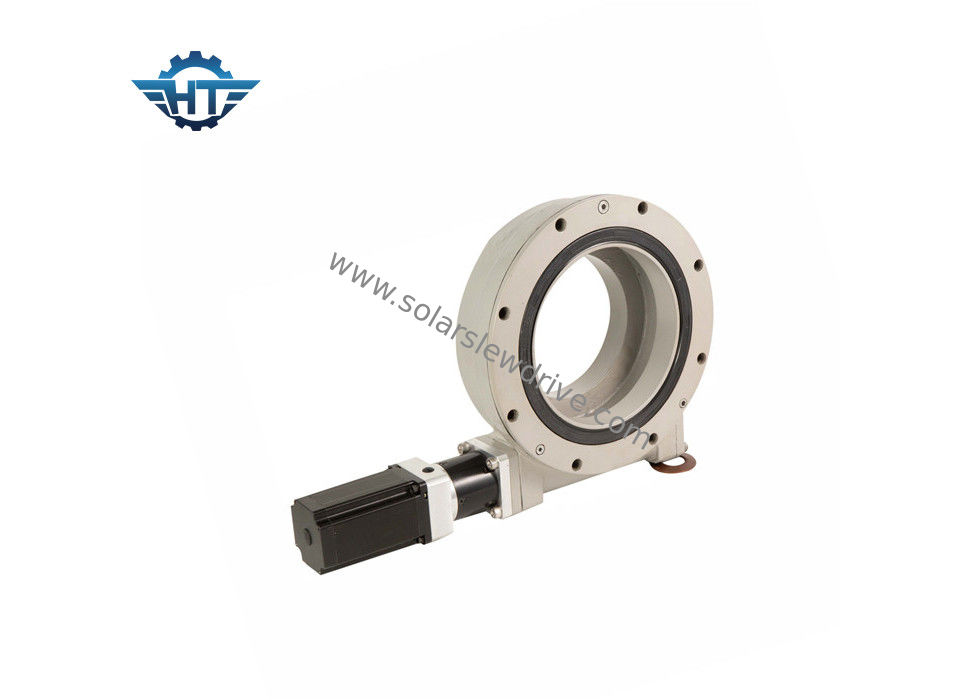

Se 시리즈 태양 학력별 반편성을 위해 장치 모터로 붙어 있는 태양 회전 드라이브 변속기

Se 시리즈 태양 학력별 반편성을 위해 장치 모터로 붙어 있는 태양 회전 드라이브 변속기

  • Se 시리즈 태양 학력별 반편성을 위해 장치 모터로 붙어 있는 태양 회전 드라이브 변속기
  • Se 시리즈 태양 학력별 반편성을 위해 장치 모터로 붙어 있는 태양 회전 드라이브 변속기
Se 시리즈 태양 학력별 반편성을 위해 장치 모터로 붙어 있는 태양 회전 드라이브 변속기
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SE14”
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 330~360/ pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델 번호: SE14 토크를 보전되기: 54200 Nm
토크를 기울기: 68000 Nm 산출 토크: 6550 Nm
정체되는 축 짐: 680 KN 정체되는 과격한 짐: 230 kN
원료: 50Mn, 42CrMo 무게: 63 kg
하이 라이트:

유압 회전 모터

,

태양 추적자 드라이브



Se 시리즈 태양 학력별 반편성을 위해 장치 모터로 붙어 있는 태양 회전 드라이브 변속기



제품 설명



모형 부호:



   1 2 3 4 5 6 7 8 9 10 11

 KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A



1-SE: SE 수평한 회전 드라이브

   VE 수직 회전 드라이브

   SDE 이중 축선 회전 드라이브



2- 제품 크기, eg.3”, 5", 7", 9", 12", 14", 17", 21", 25"



3" 회전 드라이브, 감소 비율: 31.

5" 회전 드라이브, 감소 비율: 37.

7" 회전 드라이브, 감소 비율: 57.

9" 회전 드라이브, 감소 비율: 61.

12" 회전 드라이브, 감소 비율: 78.

14" 회전 드라이브, 감소 비율: 85.

17" 회전 드라이브, 감소 비율: 102.

21" 회전 드라이브, 감소 비율: 125.

25" 회전 드라이브, 감소 비율: 150.



3- A: 기술설계 수준, A, B, C, 등등…



4- XXX: 감소 비율.



5- M: M 미터 설치 실, 영국 측정에 의하여 아무도 나사 구멍. M



6- HX: HA 냉각

    HC 냉각

    HD-Austempered 연성이 있는 철

    HQ- QPQ

    HN Nitriding



7- 25M: B-6B 스플라인 입력

    12M-φ12 구멍 입력

    25M-φ25 구멍 입력

    160-160CC 유압 모터 입력

    24-24V 장치 모터 입력

    220-220V 장치 모터 입력

    380-380V 장치 모터 입력



8-R: R 맞은 측, 모터 위치. L- 왼쪽, 모터 위치.



9-C: C 모자를 씌운 끝. E 공급 인코더. A - 멀리, 유압 항구 위치 & 방향. I - 안으로, 유압 항구 위치 & 방향. 위로 U-, 유압 항구 위치 & 방향. D - 아래로, 유압 항구 위치 & 방향.



10- 2: 공백 단 하나 아무도 벌레 수, 2 이중



11-REV.A: 등등… 버전 번호 A B C.



고시: 우리는 고객은 특별한 필요조건이 있을 경우 고객 부호를 추가할 것입니다.



SE 시리즈의 Performace



모형 비율 정격 출력 토크 (N.m) 기울기 토크 (N.m)를 보전되기 토크 (N.m)를 축 짐 (kN) 광선 짐 (kN) 효율성 정밀도 (°) 자동 폐쇄 무게 (kg)
1개 32:1 400 1000년 1800년 22 12 40% ≤0.1 그렇습니다 6
3" 31:1 600 1500년 3000 30 16 40% ≤0.1 그렇습니다 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 그렇습니다 12
7" 57:1 2000년 13500 13200 132 58 40% ≤0.1 그렇습니다 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 그렇습니다 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 그렇습니다 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 그렇습니다 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 그렇습니다 105
21" 125:1 16000 203400 81000 1600년 640 40% ≤0.1 그렇습니다 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 그렇습니다 204



수송, 취급 & 저장



수평한 위치, 충격에서서만 피해야 합니다 수송하십시오.

회전 드라이브를 취급할 경우 일 장갑을 착용하고 조심하십시오.

안전한 게양하고, 취급하고 배치를 위한 놀이쇠를 고치기 위하여 회전 드라이브에 있는 반지의 구멍을 이용하십시오.

수평한 위치서만 와 닫히는 방에서, 유지합니다 젖게 되기에서 떨어져 있, 드러낸 짝지어주는 표면의 지상 부식 보호 지속합니다 닫히는 포장에 있는 대략 1 달을 저장하십시오. 장기간 저장은 특별한 보호 대책을 요구합니다.



풀린 회전 반지 수송

적당한 드는 장치를 결코 수직으로 수송합니다 제품을 사용하지 마십시오

풀린 회전 드라이브는 뒤에 오는 조건 하에서 드는 장치로 수송될 수 있습니다:

  • 드는 장치는 단위 수송 짐을 위해 적합하게 형성되어야 합니다.
  • 반지 놀이쇠는 수송 단위의 무게를 위해 적합하게 형성되어야 합니다.
  • 회전 드라이브는 단지 스스로 수송될 것입니다.
  • 회사 내의 수송은 단지 수평으로 수행될 것입니다.
