혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

제품 소개회전 드라이브 변속기

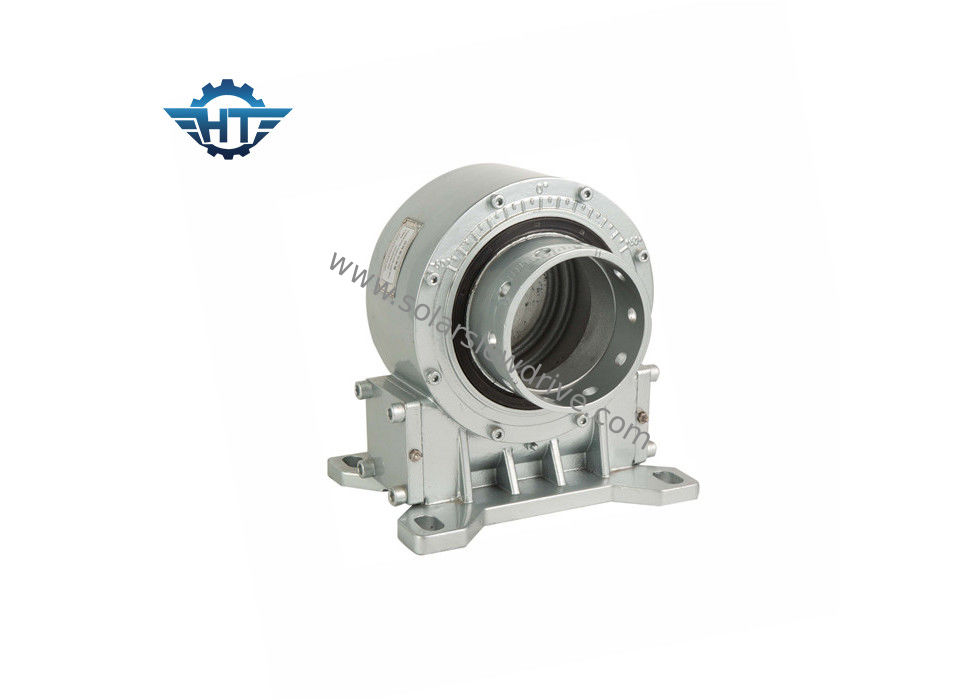

VE9 단일축 IP66 태양 다수 드라이브 트렌스미션, 수평선상 태양 추적자들을 위한 보수할 필요가 없는

VE9 단일축 IP66 태양 다수 드라이브 트렌스미션, 수평선상 태양 추적자들을 위한 보수할 필요가 없는

  • VE9 단일축 IP66 태양 다수 드라이브 트렌스미션, 수평선상 태양 추적자들을 위한 보수할 필요가 없는
  • VE9 단일축 IP66 태양 다수 드라이브 트렌스미션, 수평선상 태양 추적자들을 위한 보수할 필요가 없는
VE9 단일축 IP66 태양 다수 드라이브 트렌스미션, 수평선상 태양 추적자들을 위한 보수할 필요가 없는
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE
결제 및 배송 조건:
최소 주문 수량: 1개 조각
가격: USD 360/ pc
포장 세부 사항: 합판 상자
배달 시간: 15~45 일
지불 조건: L / C, T / T, 웨스턴 유니온
공급 능력: 한달에 500 PC를
접촉
상세 제품 설명
브랜드 이름: Hangtuo 재료: 50Mn, 42CrMo
모델: 수직 유형 증명서: ISO9001, CE
모터: 12/24VDC 정비: 자유로운
색: 요청대로 각자 자물쇠:
하이 라이트:

벌레 장치 회전 드라이브

,

돌리기 링기어

VE9 단일축 IP66 태양 다수 드라이브 트렌스미션, 수평선상 태양 추적자들을 위한 보수할 필요가 없는



기술



신뢰할 수 있는 배달 - 대부분 주문은 15 일 이하 에서 운반합니다

기술 지원 - 엔지니어들은 도움이 되기 위해 대기중인 중입니다

공정 가격에 있는 고품질 슬유잉 드라이브 - 우리는 제품과 우리 자신의 공장이 모든 주요 브랜드의 품질을 만나거나 초과하게 하고 예산 이내에 당신을 유지하기 위해 다른 순서를 기반으로 경제적 배송 방법을 이용할 것입니다

작전과 유지 보수 작업과 유지보수 서비스는 당신의 오버헤드와 수수료를 낮춥니다.



VE 유형 데이터 시트



모델 비율 정격 출력 토크(n.m) 틸팅 토크(n.m) 보유하는 토크(n.m) 굴대 로드(kN) 광선 로드(kN) 효율 자기 로킹 중량(KG)
3" 31:1 600 1500 1800 22 15 40% 12
5" 37:1 800 5000 9200 16 27 40% 18
7" 57:1 1750 7000 13200 34 58 40% 32
8" 51:1 2250 11200 20400 50 80 40% 28
9" 61:1 2250 16000 30800 60 130 40% 52
12" 78:1 4300 25000 40560 77 190 40% 65
14" 85:1 5600 48000 44200 110 230 40% 88
17" 102:1 6750 67000 53040 142 390 40% 135
21" 125:1 16000 89000 65000 337 640 40% 192
25" 150:1 21450 112000 89000 476 950 40% 251



설치



1. 준비

1.1 물리적 손상을 요구하는 다수 드라이브를 확인하세요.

1.2 깨끗한 지지면



2. 장착 볼트

기어박스 제조사로서, 우리는 사용된 잠금 장치 탑재를 공급하거나 허용하거나 권고하지 않습니다. 우리의 제품을 첨부할 이 품목을 상세화하는 것에 세심한 주의를 당신의 것으로 데려가세요.

지정된 크기, 수와 품질 등급은 사용될 것입니다.

통제력 비율 (볼트의 지름에 대한 그립 길이)은 최소 ≥1.5에서부터 최대 ≤2까지, 관찰될 것입니다.

완전히 나사산 축과 볼트는 허용할 수 없아야 합니다.

다수 드라이브 기능과 수명과 볼트 이음부의 내구성은 비순응의 경우에 영향을 받습니다.

허용할 수 있는 계면 압력이 초과되지 않도록 적절한 크기의 평 와셔와 조임 토크 중에서 강도 선택을 사용하세요.

장착 볼트는 적당히 정확한 예비적재에 의해 확보된 노멀 케이스에 있습니다.

주목하세요 : 분할 링, 분할 워셔, 허용할 수 없은 기타 등등의 사용.

조임 토크와 이니셜은 장착 볼트를 위해 사전로딩합니다.



조임 토크

장착 볼트 차원

클래스

M6

(1/4-20UNC)

M8

(5/16-18UNC)

M10

(3/8-16UNC)

M12

(7/16-14UNC)

M16

(5/8-11UNC)

M20

(3/4-10UNC)

클래스 8.8 10.2 N.M 24.7 N.M 49 N.M 85.5 N.M 212.2 N.M 414 N.M
클래스 10.9 14.3 N.M 34.8 N.M 68.9 N.M 120.2 N.M 298.4 N.M 582.1 N.M
클래스 12.9 17.2 N.M 41.7 N.M 82.7 N.M 144.2 N.M 358.1 N.M

689.5 N.M
