| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1개 조각 |
| 가격: | USD 280~380/ pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L / C, T / T, 웨스턴 유니온 |

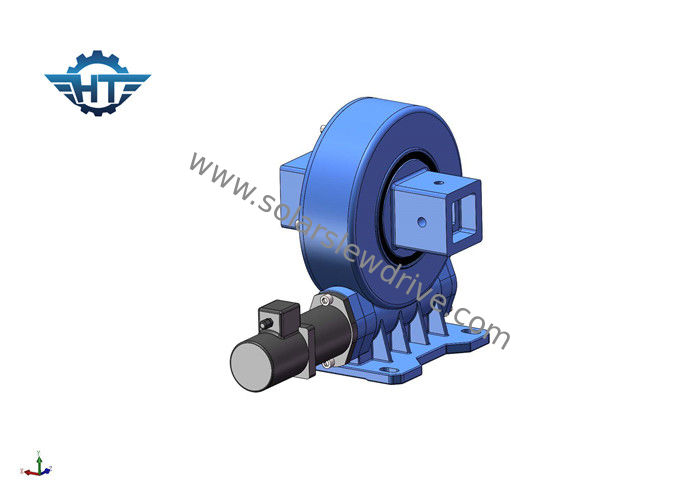

태양 학력별 반편성을 위한 동봉하는 주거를 가진 VE9 110*110mm 관 회전 드라이브 변속기
제품 설명
돌리 드라이브는 작을 것이 지도 모르지만, 그들은 합니다 몇몇을의 각종 신청에 있는 가장 큰 일 돕습니다. 태양 trackinng 체계에 그네 팔 교체에서 기중기에, 바람 터빈, 돌리 드라이브는 많은 machinated 과정의 불가결한 부분입니다.
특히, 수직 디자인은 태양 추적자 체계를 위해 Hangtuo 돌리 드라이브의 가장 큰 밝은 반점, 수직 디자인 주로 사용됩니다, 특별한 구조 간단하게 합니다 전체적인 체계의 비용을 삭감하는 단 하나 축선 태양 학력별 반편성 부류의 복잡한 구조를, 수직 디자인 하고 있습니다 태양 추적자 시장에 있는 경쟁적인 역할을입니다.
| 모형: | VE9 | 원래 장소 | Changzhou, 중국 |
| 상표 | HANGTUO | 유형 | 동봉하는 |
| 물자 | 42CrMo, 50Mn | 산출 토크 | 2250 N.m |
| 순간 토크를 기울기 | 16 K N.m | 토크를 보전되기 | 30. K N.m |
| 정체되는 축 등급 | 60 KN | 정체되는 광선 등급 | 130 KN |
| 동적인 축 등급 | 30 KN | 동적인 광선 등급 | 65 KN |
| 장치 비율 | 61:1 | 효율성 | 40% |
신청
이중 축선 돌리는 drivesare 이중 축선 태양 추적자를 위한 일반적인 돌리기 드라이브 신청 heliostats와 집중된 광전 변환 공학 (CPV)와 같은 그리고 인공위성 또는 레이다 접시. 다른 신청은 자동 상승, 로봇식 팔 positioners 및 단계 장비를 포함합니다.
SDE 이중 축선 Positioner 명세
VE 시리즈의 모수
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 3개 | 31:1 | 600 | 1500년 | 1800년 | 22 | 15 | 40% | ≤0.1 | 그렇습니다 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그렇습니다 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 251 |
