혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE7 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 서부 동맹 |
| 공급 능력: | 달 당 2000 PC |
| 모델: | 7 인치 | 기어 비율: | 57:1 |
|---|---|---|---|
| 효율: | 40% | 정확한: | <0.1' |
| 드라이버: | 전기, 수력, 서보 모터 | 타입: | 수평한과 수직 |
| 애플리케이션: | 산업과 OEM 신청 | 색: | 요청대로 |
| 하이 라이트: | 7" Worm Gear Slewing Ring,12vdc Worm Gear Slewing Ring,Backlash worm gear slewing ring |
||

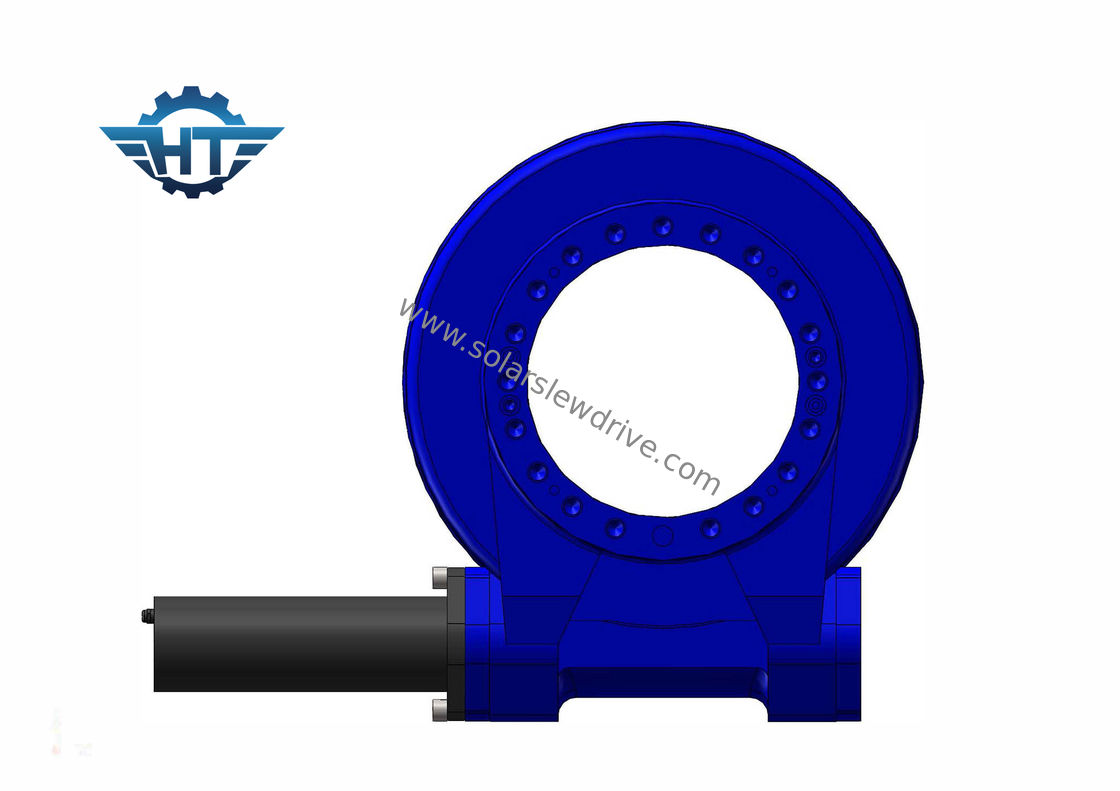

PV와 CSP 트래킹 시스템을 위한 12VDC 모터와 작은 반발 웜 기어 선회 링
제품 설명
밀폐 함체 슬루잉 드라이브는 주로 방진형, 방수이고 부식 방지 이유에 대한 높은 요건을 위한 상대적으로 비육이 잘된 상태에 적용됩니다. 보호 그레이드 IP66.
브랜드명 : HT
모델 번호 : 7 인치인 SE7
재료 : 50 Mn, 42CrMo
증명하세요 : ISO9001, CE
보증 : 3~5년
사용 시간 : 30년
포장되는 것 : 철골과 합판 박스
다수 드라이브의 크기는 다르고 그것의 명세서 모델이 다수 태도의 대략 레이스 웨이 지름을 기반으로 나눠집니다 : WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625와 다른 규격. 국내 모델의 명명 표준은 인치 (1 인치 =25.4mm)에, 다수 태도의 대략 레이스 웨이 지름에 따르고 있고 다음으로 분할됩니다 SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25와 다른 규격. 외국 모델 발호에서 WD 대표는 의미합니다 : 웜의 단축과 드라이브와 국내 모델 발호에서 SE : 슬루잉의 단축과 에워쌉니다. 명명의 방법에 상관없이, 각각 모델의 상응하는 실장 치수와 성능 파라미터는 똑같은 것 입니다.
특징과 앱
선회 베어링을 그것의 코레콤퍼넌트 채택함으로써, 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다. 슬유잉 드라이브는 넓게 모듈 트레일러, 크레인, 공기 구대, 태양 추적시스템과 풍력 시스템의 모든 종류에서 적용됩니다.
드라이브를 비트는 SE의 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
| 50Mn, 42CrMo |
