제품 소개태양 회전 드라이브

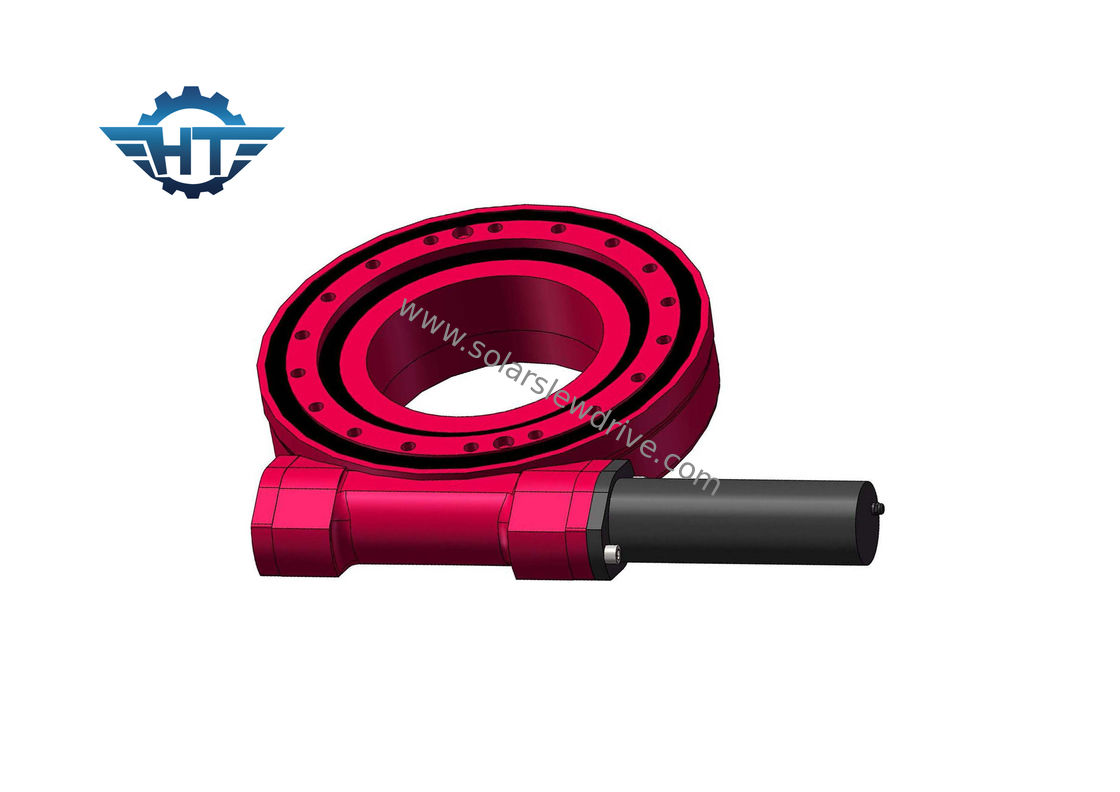

SE7 IP66 다수 드라이브 트렌스미션, 저속으로 3 단계 환원제와 PV 추적자들을 위한 고토크

SE7 IP66 다수 드라이브 트렌스미션, 저속으로 3 단계 환원제와 PV 추적자들을 위한 고토크

  • SE7 IP66 다수 드라이브 트렌스미션, 저속으로 3 단계 환원제와 PV 추적자들을 위한 고토크
  • SE7 IP66 다수 드라이브 트렌스미션, 저속으로 3 단계 환원제와 PV 추적자들을 위한 고토크
SE7 IP66 다수 드라이브 트렌스미션, 저속으로 3 단계 환원제와 PV 추적자들을 위한 고토크
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SE7
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD 280~504 / pc
포장 세부 사항: 합판 박스
배달 시간: 15~45 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델: SE7 기어 비율: 57:1
효율: 40% 색: RAL 9006
애플리케이션: 태양 추적자 원래 장소: 창주, 중국
드라이버: 220VAC/380VAC/24VDC 모터 보증: 5~10년
증명서: ISO9001, CE 설치 위치: 개방 영역 또는 루프 톱
특색: 안전한, 용이한 설치, 장수 정비: 자유로운
하이 라이트:

IP66 slew drive gearbox

,

PV Trackers slew drive gearbox

,

Solar Tracker slew drive gearbox

SE7 IP66 다수 드라이브 트렌스미션, 저속으로 3 단계 환원제와 PV 추적자들을 위한 고토크


기술



밀폐 함체 슬루잉 드라이브는 주로 방진형, 방수이고 부식 방지 이유에 대한 높은 요건을 위한 상대적으로 비육이 잘된 상태에 적용됩니다.프레시온 등급 IP66.



브랜드명 : 행투오

모델 번호 : SE5A-37MHD-24RC-rev.a

재료 :42CrMo, 50Mn

증명하세요 :CE, ISO9001

보증 :10년

수명 : 30년

포장되는 것 : 합판 패키지



적당한 다수 드라이브를 선택하는 방법



다음의 요인들을 고려하여 선택될 수 있는 많은 유형의 다수 드라이브가 있습니다.
1. 부하 용량, 방향과 특성 : 다수 드라이브는 저 부하를 지니는데 적합하고 롤러베어링이 무거운 짐과 충격 하중에 적합합니다. 롤링 베어링이 순수한 축상의 부하의 대상일 때, 스러스트 베어링은 일반적으로 선택되고 롤링 베어링이 순수한 경하중의 대상일 때, 딥 그루브 볼베어링 또는 짧은 원통형 롤러 베어링은 일반적으로 선택되고 로터리 장치가 순수한 경하중을 향하고 있을 때, 거기는 또한 작은 축상의 부하라고, 당신은 딥 그루브 볼베어링, 앵귤러 콘택트 볼 베어링, 원뿔 롤러 베어링과 센터링 볼 또는 롤러베어링을 집중하는 것 선택할 수 있습니다. 결합된 구심성 베어링과 스러스트 베어링의 언제 축상의 부하가 앵귤러 콘택트 볼 베어링의 큰, 접촉각이고 원뿔 롤러 베어링이 선택될 수 있는지 또는 사용, 어느 것이 큰 종강성과 함께 특히 극단적으로 높은 축상의 부하 또는 특수한 요구 사항에 적합합니까.

2. 허용 속도 : 다수 드라이브의 다른 드라이버 타입을 위해 일반적으로 작은 마찰과 저 가열 용량과 태도는 고속도에 적합합니다. 설계는 그들의 궁극적 회전 속도 아래에 하부 상태로 일하기 위해 회전식 롤링 베어링을 위해 노력하여야 합니다.

3. 강성 : 다수 구동 장치의 태도가 하중을 지닐 때, 베어링 링과 회전 본체의 접촉 장소는 탄성 변형을 생산할 것이고, 변형량이 하중에 비례하고, 그것의 비율이 베어링 강성 크기를 결정합니다. 태도의 강성은 일반적으로 태도의 예비-강화에 의해 향상될 수 있습니다. 게다가 베어링 지지체 설계에서, 태도의 조합과 배열을 고려하는 것 또한 베어링 지지 강도를 향상시킬 수 있습니다.

4. 성능과 장착오차를 조정하는 것 : 태도가 작업 위치 안으로 로딩된 후, 가난한 설치와 위치설정은 에러를 제조함으로써 야기될 것입니다. 이 시각에, 샤프트 어업과 열팽창과 다른 이유 때문에, 조기 손상을 일으키면서, 베어링 많은 부하를 또한 지닙니다. 자동 센터링 태도는 혼자 장착오차에 의해 초래된 결점을 넘어설 수 있고, 그러므로 그와 같은 사용에 적합합니다.

5. 다수 드라이브 설치와 분해 : 안쪽이고 외부 링이 일 수 있는 태도, 기타 등등이 속하는 원뿔 롤러 베어링, 롤러베어링과 원추형 로울러는 설치하고 분해되도록 쉬운 베어링 유형 (그것이 있고 소위 태도를 분리했습니다) 분리했습니다.

드라이브를 비트는 SE의 성능 표



모델 비율 정격 출력 토크(n.m) 틸팅 토크(n.m) 보유하는 토크(n.m) 굴대 로드(kN) 광선 로드(kN) 효율 정확성 (') 자기 로킹 중량(KG)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 204




응용 범위


전형적인 애플리케이션은 태양 추적자들과 풍력 발전용 터빈, 위성과 레이더반사기, 트럭 크레인, 승강기, 유틸리티 설비자재, 유압식 장치 부착, 오일 툴 장비, 타이어 다루는 사람, 굴착기 S와 자동차 리프트를 포함합니다.


우리의 서비스와 힘



1.믿을 만한 공급들로부터의 원료 ;

2.생산 과정은 ISO9001 품질 경영 시스템과 엄격한 인가에 있습니다 .

3.엄격한 공정중 품질 관리와 100%는 전달 전에 제품 정밀 검사를 완성했습니다 ;

4.제 3자 제품 정밀 검사는 고객 요청에 받아들일 수 있습니다.

5.표준화된 제품 설계 과정과 APQP의 입양, PPAP, 응용 프로그램 분석을 위한 FEMA.
