원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE7 |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | VE7 |
---|---|---|---|
기어 비율: | 51:1 | 효율: | 40% |
색: | 요구됩니단 대로 | 신청: | 태양 추적자 |
원래 장소: | 창주, 중국 | 드라이버: | 12/24VDC 모터 |
보증: | 5~10년 | 증명서: | ISO9001, CE |
설치 위치: | 분야를 여십시오 | 특징: | 장수 |
하이 라이트: | 태양추적 시스템,외피 태양 다수 드라이브을 요구하는 태양추적 system,24v 슬루잉 드라이브을 요구하는 수평선상 슬유잉 드라이브 |

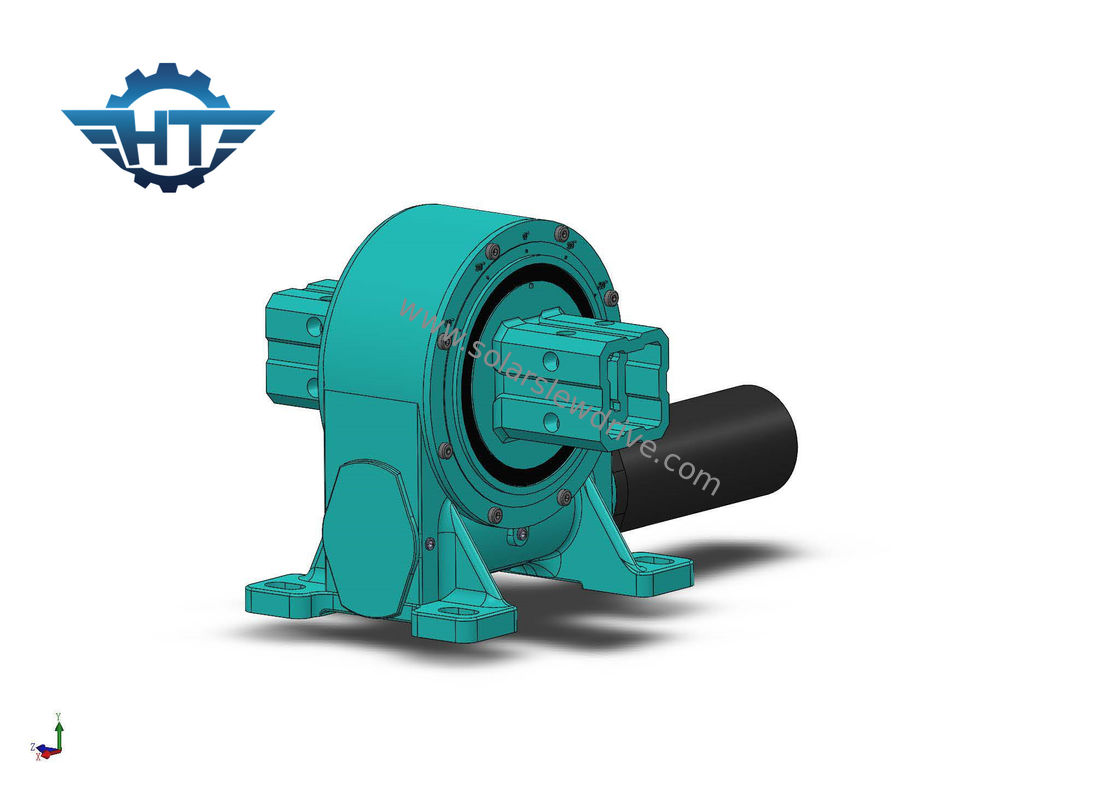

VE7 외피 웜 기어 다수 드라이브, 수평선상 단일축 태양추적 시스템동안 주행한 24VDC 모터
기술
슬유잉 드라이브는 추적시스템이 언제나 햇빛의 최대각을 둔 태양 에너지를 적용했습니다. 고정된 동력화차와 비교해서, 평평한 단일 축 추적은 (위도 변화에 따라서) 10~30%에 의해 연간 발생 전력량 증가할 수 있습니다 ; 경사진 단일 축은 30% 이상까지 증가할 수 있습니다 ; 이중 축 추적은 40~50%에 대해 증가할 수 있습니다.
VE 시리즈의 성능 파라미터
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 |
애플리케이션
평평한 단일축, 홈통 발전, 집중된 발전, 등과 같은 광기전성 발전 시스템의 피치 위치의 회전을 위해 사용됩니다.
평평한 단일 축 추적시스템은 남북이고 동서쪽 추적에 배열된 트랙킹 브라켓의 형태입니다. 천문학적 알고리즘에 따르면, 모터는 태양 전지판이 태양의 방위각을 추적하고, 광 기전력 모듈의 표면적으로 직사광선을 증가시키고, 발전 증가하게 하기 위해 브라켓을 운전합니다.
특징
1 사용하 홀 디자인과 골자 오일 실 밀봉 구조를 가리고, 실링 성능이 믿을 만하고, 바다표범이 직사광선을 회피하고 효과적으로 먼지와 물을 방지할 수 있고, 보호 수준이 IP65에 도달할 수 있습니다. 그것은 실외 사용에 적합하고, 한 개이거나 이중 플렌지로 출력될 수 있습니다.
2 두배 인벨럽핑 글로보이드 웜, 다중 이 접촉은 더 큰 토크를 전하고 더 큰 축방향 힘, 반경 방향 하중과 경사 모멘트를 지닐 수 있습니다
3가지 제품 설계는 더 뒤 대체를 위해 편리한 국내외에서 공통 사이즈를 채택합니다
4 이중 배선관 지지 구조, 강한 강성은 큰 적재량 반경 방향 하중과 특히 독립적으로 방위각과 다른 근무 조건을 던지는 주도 이중 축 광기전성, 집중되는 브라켓에 적합한 모멘트 전복에 견딜 수 있습니다
5 이중의 측면을 가진 동축 출력 플랜지, 대칭 구조물, 높은 집회 고장 방지 능력, 작은 축방향 사이즈, 공간 절약, 중공 산출 샤프트 구조, 배선에게 편리하고 구조 레이아웃
6 수입된 이중 립 골자 밀봉 링이 현장 오염을 방지합니다
