혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE14 " |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 330~360/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 모델 번호: | SE14 | 토크를 보전되기: | 54200 Nm |
|---|---|---|---|
| 토크를 기울기: | 68000 Nm | 출력 토크: | 6550 Nm |
| 정적 축상의 부하: | 680 나트 | 정적 근본적 로드: | 230 나트 |
| 원료: | 50Mn, 42CrMo | 중량: | 63 Kg |
| 하이 라이트: | 솔라 트래커용 웜 슬루 드라이브,웜 기어 유압 슬루 드라이브 기어박스,밀폐형 하우징 유압 슬루 드라이브 기어박스 |
||

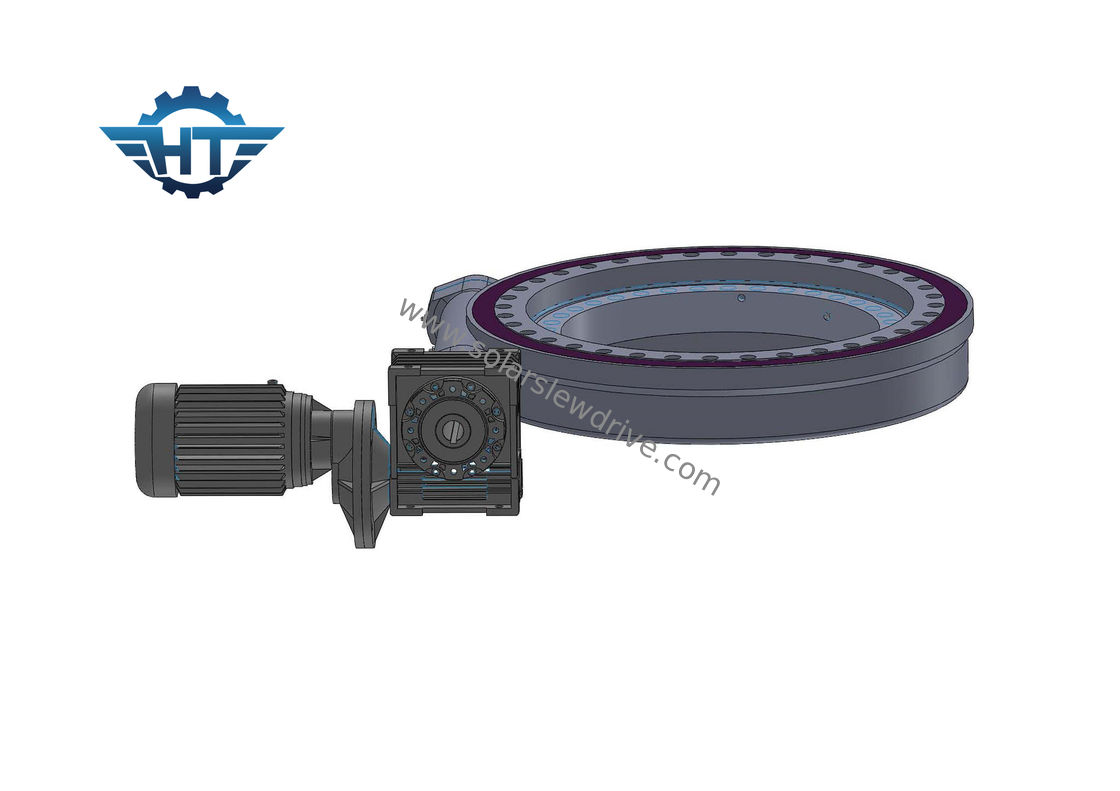

태양 추적자를 위한 동봉하는 주거를 가진 SE14 벌레 장치 유압 회전 구동 변속기
제품 설명
표준 슬루 드라이브에는 개방형 하우징이 장착되어 있는 반면 개방형 하우징은 부품에 우수한 IP 등급을 제공하지 못합니다.Hangtuo의 선회 드라이브는 선회 드라이브에 IP66 침투 보호 기능을 제공하는 밀폐된 하우징과 함께 제공됩니다.그것은 선회 드라이브가 가혹한 환경에서 작동할 수 있도록 도와줍니다.우리의 선회 드라이브에는 자동 잠금 모래 시계 웜 샤프트의 기능이 있습니다.전원 입력이 중립으로 돌아오면 웜 샤프트는 외부 제동 장치 없이도 부하를 제자리에 잠급니다.
SE 시리즈의 성능 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
애플리케이션
일반적인 응용 분야에는 태양열 추적기, 풍력 터빈, 위성 안테나 및 레이더 접시, 트럭 크레인, 맨 리프트, 유틸리티 장비, 유압 장비 부착물, 오일 공구 장비, 타이어 핸들러, 굴착기, 자동차 리프트, 로봇 등이 있습니다.
운송, 취급 및 보관
수평 위치로만 운송하고 충격을 피해야 합니다.
작업용 장갑을 착용하고 슬루 드라이브를 다룰 때 주의하십시오.
안전한 승강, 취급 및 배치를 위해 회전 드라이브의 링 구멍을 사용하여 볼트를 고정하십시오.
수평 위치 및 밀폐된 공간에서만 보관하고 젖지 않게 보관하십시오. 노출된 결합 표면의 표면 부식 보호는 밀폐 포장에서 약 1개월 동안 지속됩니다.장기간 보관하려면 특별한 보호 조치가 필요합니다.
포장을 푼 슬루 링 운송
적절한 리프팅 장비를 사용하거나 제품을 수직으로 운반하지 마십시오.
포장을 뜯지 않은 슬루 드라이브는 다음 조건에서 리프팅 기어와 함께 운송될 수 있습니다.
1.리프팅 기어는 단위 운송 하중에 맞게 구성되어야 합니다.
2. 링 볼트는 운송 장치의 무게에 맞게 구성해야 합니다.
삼.슬루 드라이브는 자체적으로만 운송되어야 합니다.
4. 회사내 운송은 수평적으로만 한다.
