제품 소개유압 회전 드라이브

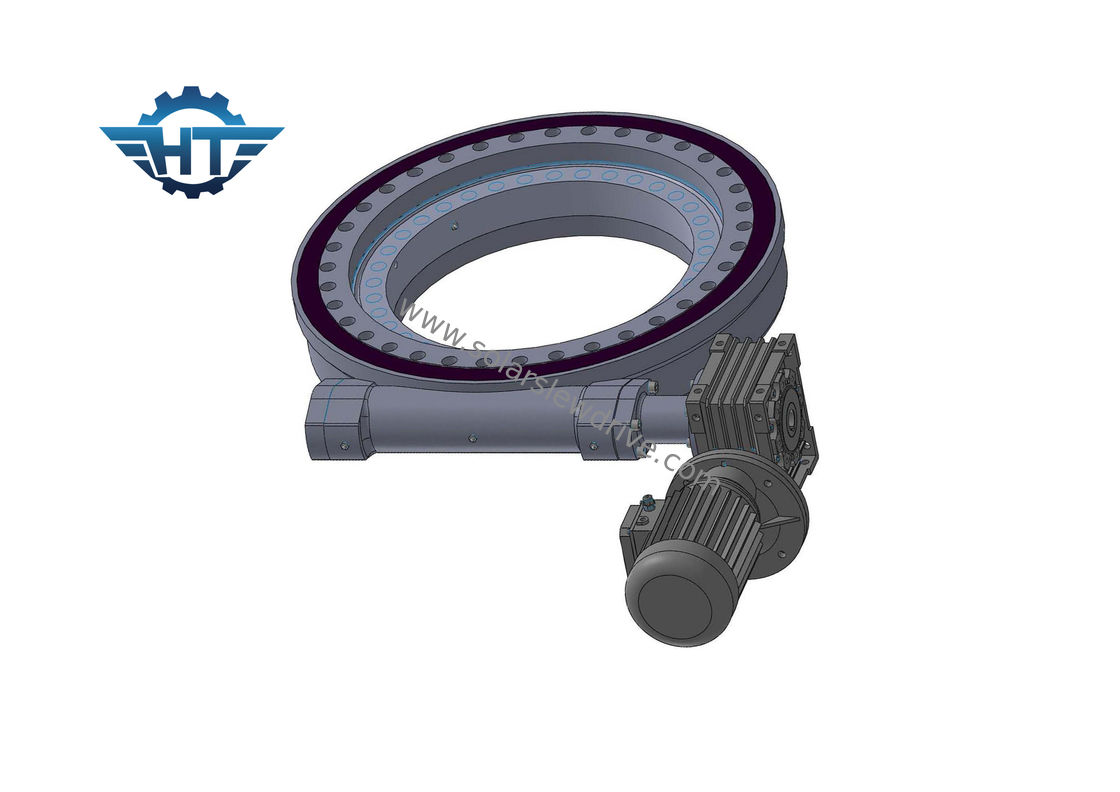

거미에 의하여 거치되는 플랫폼을 위한 Ip66 장수 유압 선회 드라이브

거미에 의하여 거치되는 플랫폼을 위한 Ip66 장수 유압 선회 드라이브

  • 거미에 의하여 거치되는 플랫폼을 위한 Ip66 장수 유압 선회 드라이브
  • 거미에 의하여 거치되는 플랫폼을 위한 Ip66 장수 유압 선회 드라이브
거미에 의하여 거치되는 플랫폼을 위한 Ip66 장수 유압 선회 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: SE14 "
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD 100~1200/ pc
포장 세부 사항: 합판 박스
배달 시간: 15~45 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델: SE14 토크를 보전되기: 54200 Nm
토크를 기울기: 68000 Nm 출력 토크: 6550 Nm
축 하중: 680 나트 근본적 로드: 230 나트
증명서: ISO9001, 세륨 그리는: 이용 가능합니다
하이 라이트:

장수명 유압 슬루 드라이브

,

거미 탑재 플랫폼 유압 슬루 드라이브

,

태양열 추적기용 ip66 슬루 드라이브

이동할 수 있는 항구 기중기를 위한 유압 모터를 가진 자동 잠금 선회 방위 변속기



제품 설명



선회 드라이브 또는 선회 링은 핵심 구성 요소가 선회 베어링과 웜 샤프트이기 때문에 기어박스로 취급할 수 있습니다.또한 씰, 하우징 및 모터와 같은 보조 구성 요소로 구성됩니다.모터는 일반적으로 DC 유성 기어 모터, AC 기어 모터 또는 유압 모터입니다.유압 모터는 주로 건설 기계에서 동력 구동 시스템으로 사용됩니다.선회 기어 박스는 축 방향 및 반경 방향 힘을 쉽게 견딜 수 있습니다.



 거미에 의하여 거치되는 플랫폼을 위한 Ip66 장수 유압 선회 드라이브 0



특징



선회 구동 기어 박스에는 역 자동 잠금 특성이있어 시스템의 안정성을 크게 향상시키고 안전 계수를 높입니다.기존 스윙 제품과 비교하여 선회 구동 기어 박스는 설치가 쉽고 유지 보수가 쉽고 설치 공간이 상당히 절약됩니다.



선회 구동 기어박스는 더 많은 톱니 접촉을 제공하여 더 높은 토크를 제공하는 모래시계 웜 기술을 채택합니다.



선회 기어 및 궤도는 선회 드라이브의 현장 수명을 증가시키는 가공 기술을 강화합니다.



선회 드라이브 기어 박스는 먼지, 물, 모래 등과 같은 다양한 환경 조건으로부터 드라이브를 보호할 수 있는 완전히 밀폐되어 있습니다.



SE 시리즈의 성능



모델 비율 정격 출력 토크(Nm) 틸팅 토크(Nm) 유지 토크(Nm) 축방향 하중(kN) 레이디얼 하중(kN) 능률 정밀도(°) 자동 잠금 무게(kg)
1" 32:1 400 1000 1800년 22 12 40% ≤0.1 6
삼" 31:1 600 1500 3000 30 16 40% ≤0.1 8
5” 37:1 800 6000 9200 68 27 40% ≤0.1 12
7” 57:1 2000년 13500 13200 132 58 40% ≤0.1 21
9” 61:1 4400 45000 30800 340 130 40% ≤0.1 49
12” 78:1 5800 54400 40560 480 190 40% ≤0.1 61
14” 85:1 6550 68000 54200 680 230 40% ≤0.1 63
17” 102:1 9400 135600 65040 980 390 40% ≤0.1 105
21” 125:1 16000 203400 81000 1600 640 40% ≤0.1 149
25” 150:1 21000 271160 89000 2400 950 40% ≤0.1 204



애플리케이션



스파이더 탑재 플랫폼 애플리케이션

스파이더형 고층차는 주로 바퀴가 없는 바퀴형, 바퀴가 없는 고무궤도형 2가지 보행 방식이다.

전형적인 구조 설계

1, 다리 메커니즘 설계 높은 고도 작업 차량에는 다양한 유형의 다리가 있어 전체 차량 작업 역할의 수평을 유지하고 안정성을 보장하므로 강력하고 안정적이며 작동하기 쉽습니다.

2, 다리 스팬 결정 높은 고도 작업 차량 다리는 일반적으로 앞뒤로 설정하고 적절하게 위치 선택의 다리 지지점 수직 방향, 그 원리는 교정 하중 및 가장 (큰) 작동 범위, 요구 사항을 충족하는 차량의 안정성.
