혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HANGTUO |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9 |
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | 200~380 USD/PC |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~30일 |
| 공급 능력: | 12000 PC/년 |
| 선회 범위: | ±60° /360° | 재료: | 42CRMN 또는 50Mn |
|---|---|---|---|
| 애플리케이션: | 태양광 발전 시스템 | 보증: | 10 년 |
| 색상: | 고객 필수 | 크기: | 3인치 - 25인치 |
| 모터: | 24VDC/220VAC | 특징: | 장수 |
| 하이 라이트: | CSP 웜 기어 슬루 드라이브,50Mn 웜 기어 슬루 드라이브,CSP Double Enveloping 슬루 드라이브 기어 박스 |
||

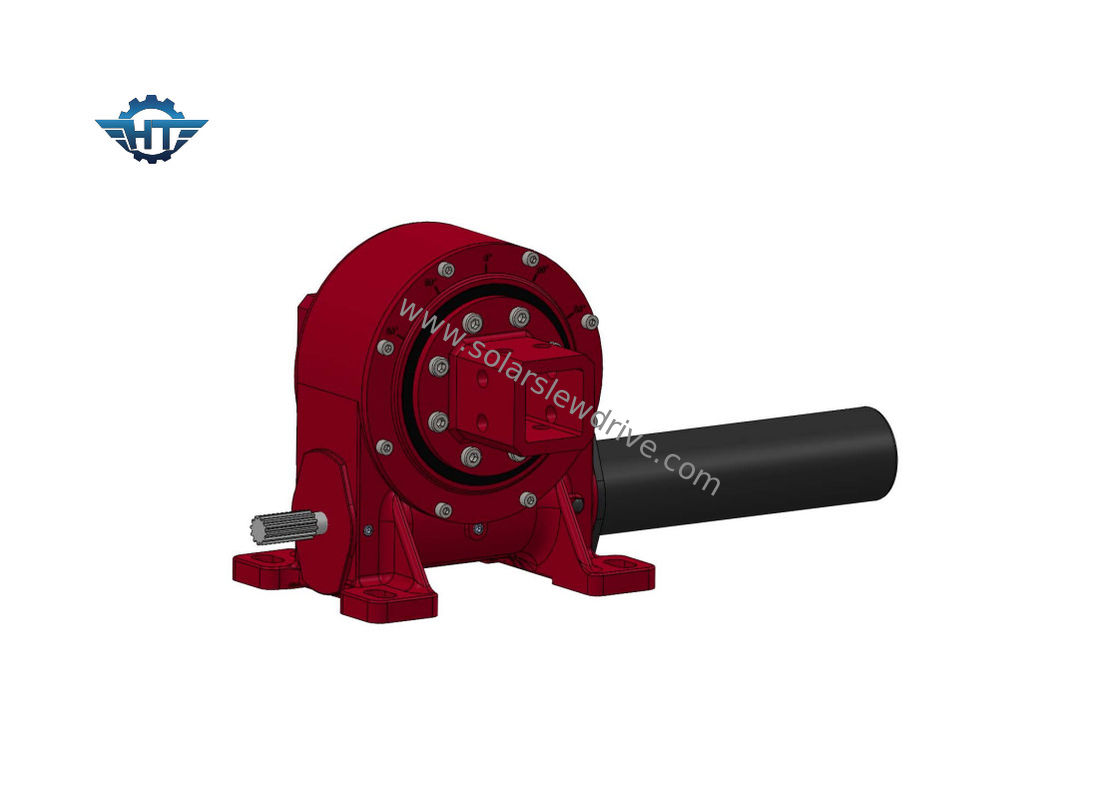

태양 전지판 학력별 반편성을 위한 설치한 모터를 가진 두 배 포위 벌레 장치 선회 드라이브
웜기어 슬루 드라이브 설명
수직 이중 외피 웜기어유성 기어박스가 있는 슬루 드라이브태양 전지판 추적 시스템, 특히 수평 단일 축 태양 추적 시스템에 주로 적용됩니다.그것은 또한 프레넬, 히트 타워, 포물선 등과 같은 CSP에서 널리 사용됩니다.
수평 이중 외피 웜 기어 슬루 드라이브는 이름과 같이 수평으로 설치되며 주로 윈치 크레인, 선회에 적용됩니다.데크 크레인, 크레인 윈치 디자인, 굴착기 스윙 드라이브.우리의독특한 작은 백래시 선회 드라이브는 안테나, 위성, 선회 테이블, 접시와 같은 고정밀 분야에서도 사용할 수 있습니다 ......
유성 기어 감속 기어 박스 작동 원리는 태양열에 적합합니다.추적기는 토크의 비례 분포로 인해 큰 반경 방향 하중을 받습니다.또한 당사의 선회 드라이브에는 유압 모터 구성이 있습니다.여e 모든 시리즈 슬루 기어 박스 크기는 고객의 다양한 요구를 충족시킵니다.
특징
1. 시스템 안전을 보장하기 위해 내부에서 ±60° 회전, 하드 스톱
2. 구동모터를 좌우 또는 중간에서 연결
3. 간극은 제조사가 공장에서 미리 설정해 놓았으므로 설치 시 조정할 필요가 없습니다.
4. 그리스는 공장 전에 채워져 있었고 5 년마다 다시 채워야합니다.
4. 간단한 설치 및 낮은 유지 보수
5. 컴팩트한 디자인과 공간 절약
6. 기어는 자동 잠금이므로 추가 브레이크가 필요하지 않습니다.
7. 쉽고 유창한 시동 및 정지 방법
8. 가혹한 환경에서 안전성을 향상시키는 높은 틸팅 토크 및 백홀딩 토크
수직 슬루 드라이브 성능 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
포장
내부 포장: 녹슬지 않는 플라스틱 필름 ;진공 비닐 봉투.
외부 포장: 단단한 판지;나무 케이스 ;나무 팔레트.
배송 기간: 특급;공기로;육로로;바다로.
