| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 조각 |
| 가격: | USD 360/ pc |
| Delivery Time: | 15~45일 |
| Payment Terms: | L/C, T/T, 웨스턴 유니온 |

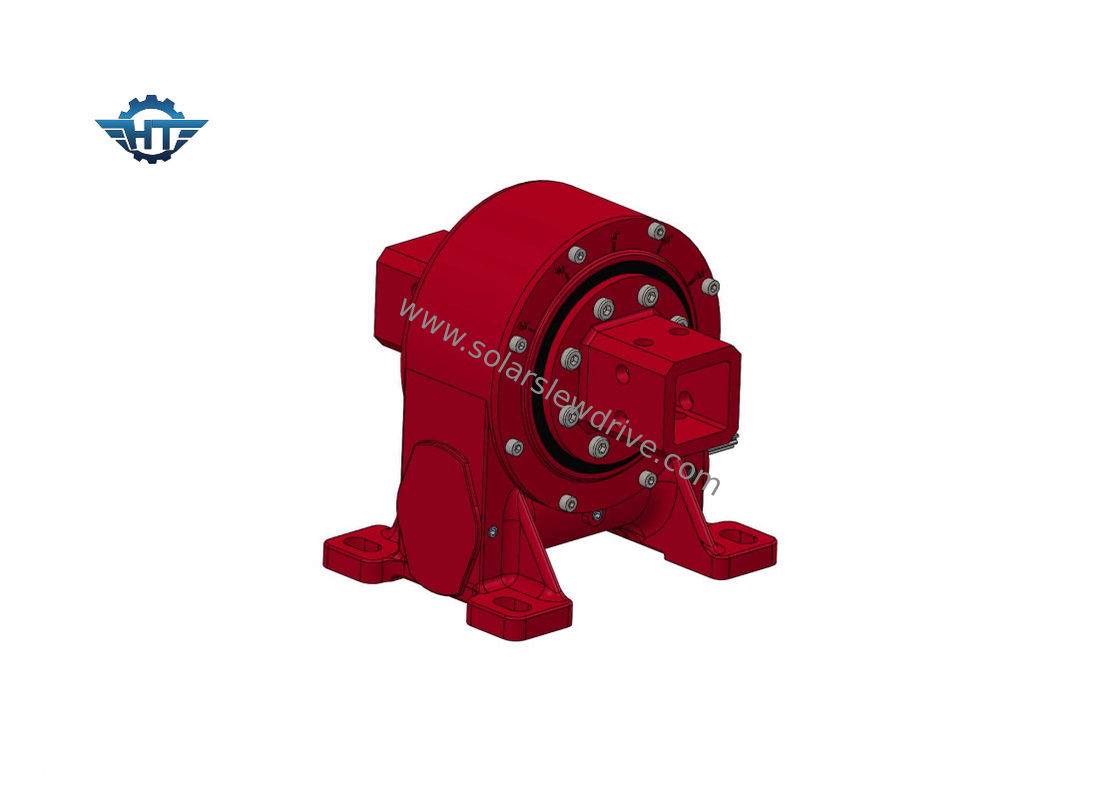

축 태양 추적기용 VE9 소형 웜 기어박스 선회 드라이브
소형 웜기어박스설명
신뢰할 수 있는 배송 – 대부분의 주문은 성수기의 경우 30일 이내에 15일 이내에 배송됩니다.
기술 지원 – 엔지니어가 대기 중입니다.
공정한 가격의 고품질 선회 드라이브 – 우리는 모든 주요 브랜드의 품질을 충족하거나 능가하는 제품을 갖춘 자체 공장을 보유하고 있으며 예산 범위 내에서 다양한 주문을 기반으로 경제적인 배송 방법을 사용할 것입니다.
운영 및 유지 관리 - 운영 및 유지 관리가 쉽고 비용이 저렴합니다.
VE9 웜기어 세트 데이터 시트
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | 네 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 네 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | 네 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 네 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 네 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 네 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 네 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 네 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 네 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 네 | 251 |
설치
1. 준비
1.1 슬루 드라이브에 물리적 손상이 없는지 확인합니다.
1.2 지지면 청소
2. 마운팅 볼트
기어박스 제조업체로서 사용된 장착 패스너를 공급, 보증 또는 권장하지 않습니다.당사 제품을 귀하에게 부착할 이 항목을 지정할 때 세심한 주의를 기울이십시오.
규정된 크기, 수량 및 품질 등급을 사용해야 합니다.
그립 비율(볼트 직경에 대한 그립 길이)은 최소 ≥1.5에서 최대 ≤2까지 준수해야 합니다.
완전히 나사산이 있는 샤프트가 있는 볼트는 허용되지 않아야 합니다.
규정을 준수하지 않을 경우 볼트 연결부의 슬루 구동 기능, 수명 및 내구성에 영향을 미칩니다.
허용 계면 압력을 초과하지 않도록 적절한 크기와 강도 선택 조임 토크의 평 와셔를 사용하십시오.
장착 볼트는 정상적인 경우 올바른 예압으로 적절하게 고정됩니다.
주의: 분할 링, 분할 와셔 등의 사용은 허용되지 않습니다.
볼트를 장착하기 위한 조임 토크 및 초기 예압.
|
조임 토크 |
장착 볼트 치수 |
|||||
| 등급 |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
| 클래스 8.8 | 10.2NM | 24.7NM | 49NM | 85.5NM | 212.2NM | 414NM |
| 클래스 10.9 | 14.3NM | 34.8NM | 68.9NM | 120.2NM | 298.4NM | 582.1NM |
| 클래스 12.9 | 17.2NM | 41.7NM | 82.7NM | 144.2NM | 358.1NM |
689.5NM |
