| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 PC |
| 가격: | 145~226 USD/PC |
| Delivery Time: | 15~30일 |

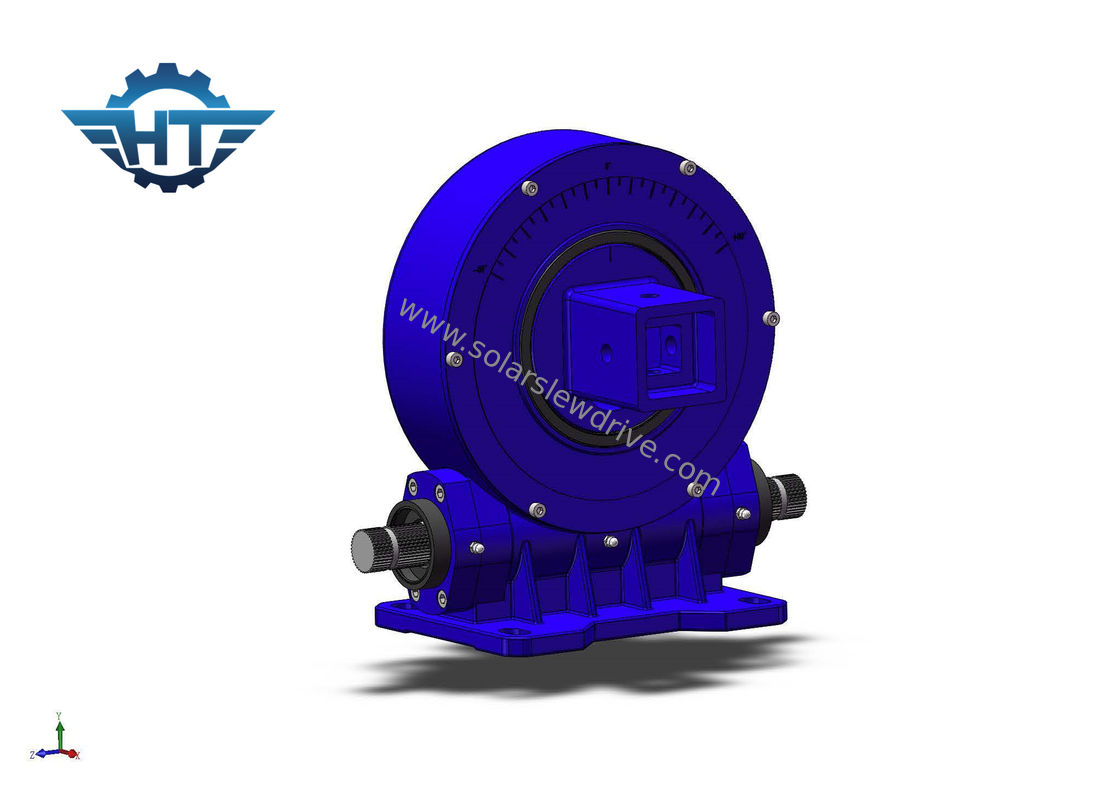

수평한 단일 축선 태양 추적자를 위한 반대로 백래시 벌레 장치 태양 회전 드라이브
웜 드라이브 기어 선회 드라이브디설명
일반적으로 웜 드라이브라고 하는 슬루 드라이브는 기어, 웜, 베이스, 상단 플레이트 및 완전히 밀폐된 하우징으로 구성된 완전하고 즉시 설치할 수 있는 시스템입니다.유압 또는 12V/24V/48V 전기 모터, 유성 기어박스로 사용자 정의할 수 있습니다.
특징
1. 360도 회전
2. 좌우측에서 구동모터 연결
3. 설치하는 동안 기어 간격을 조정할 필요가 없습니다.이것은 공장 전에 생산자가 이미 설정한 것입니다.
4. 그리스는 공장 이전에 채워졌습니다.
4. 간단한 설치 및 낮은 유지 보수
5. 합리적인 공간 활용
6. 기어는 자동 잠금 장치입니다.따라서 브레이크가 필요하지 않습니다
7. 쉽고 유창한 시동 및 정지 방법
8. 수평 설치에 적합한 높은 틸팅 토크
웜 휠 기어 수직 슬루 드라이브 성능 매개변수
| 모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 축방향 하중 | 레이디얼 하중 | 유지 토크 | 능률 | 정도 | 자동 잠금 | 무게 |
| Nm | Nm | kN | kN | Nm | 도 | 네 | 킬로그램 | |||
| 삼" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 네 | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 네 | 18kg |
| 7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 네 | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 네 | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 네 | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 네 | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 네 | 78kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 네 | 105kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 네 | 185kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 네 | 244kg |
