원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 |
최소 주문 수량: | 1 조각 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 상자 |
배달 시간: | 15~45일 |
지불 조건: | L/C, T/T, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
웜기어 재질: | 50Mn, 42CrMo | 기어비: | 61:1 |
---|---|---|---|
애플리케이션: | 태양 에너지 | 원래 장소: | 중국 창저우 |
운전사: | 24V DC 유성 모터 | 자격증: | ISO9001, 세륨 |
설치: | 수직 수평 | 유지: | 내부 5년 |
색상: | 요청한 대로 | 백래시: | <0.1도 |
하이 라이트: | 50Mn 웜 슬루 드라이브,61/1 기어비 슬루 드라이브,0.1도 태양 추적 슬루 드라이브 |

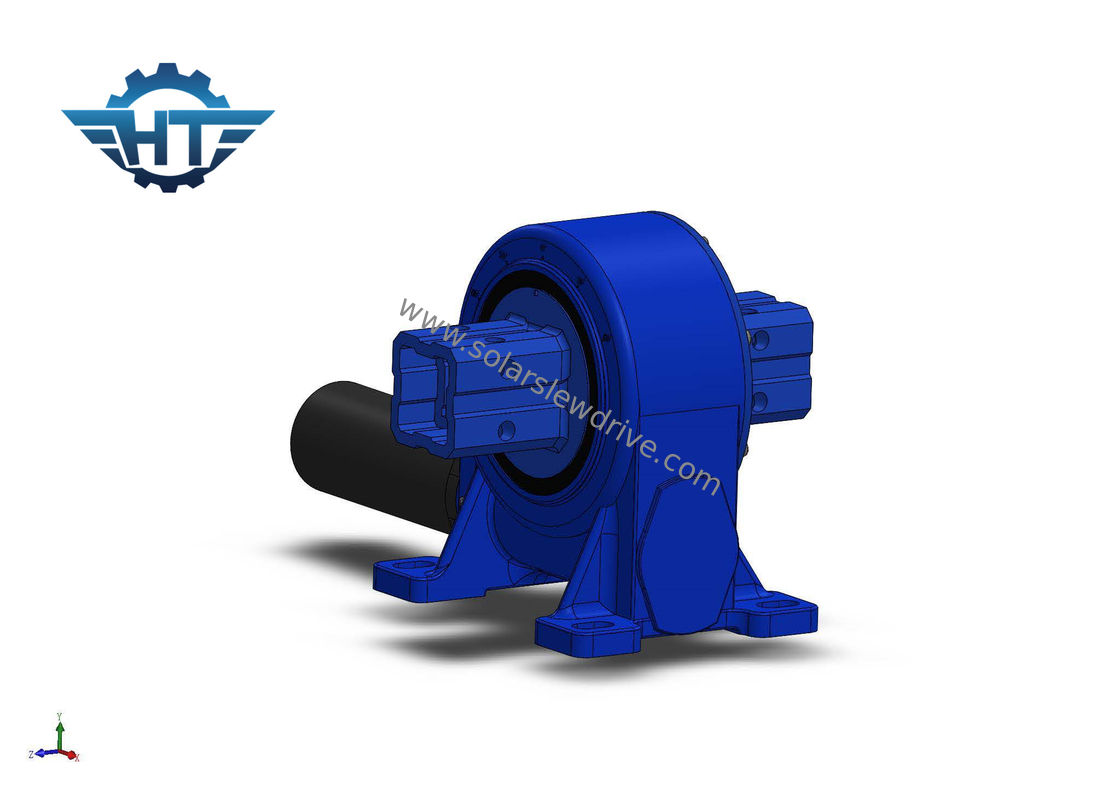

벌레 장치 돌리기 드라이브 단일 축선 태양 추적 시스템을 위한 61에서 1개의 장치 비율
웜 기어 선회 드라이브 제품 장점
1. 우리는 스켈레톤 오일 시일을 사용하여 오일 누출을 효율적으로 방지합니다.
2. 선회 드라이브의 장착 치수는 많은 응용 분야와 일치하도록 설계되었습니다.
3. 유지보수 용이, 내부 태양광 5년 사용
4. 강한 접착력과 모멘트 토크를 갖는 이중 엔벨로프 웜기어 구조 채택
5. 소프트웨어 제어 시스템이 오작동하는 경우 회전 드라이브 내부의 하드 스톱
특징
1. 회전 ± 60도, 내부 하드 스톱
2. 좌우측에서 구동모터 연결
3. 설치하는 동안 기어 간극을 조정할 필요가 없으며 그 구조는 다중 톱니 접촉을 보장합니다.
4. 그리스는 공장 이전에 채워졌습니다.
4. 간단한 설치 및 낮은 유지 보수, 내부 5년
5. 합리적인 공간 활용
6. 기어가 자동으로 잠깁니다.
7. 쉽고 유창한 시동 및 정지 방법
8. 수직 설치에 적합한 높은 모멘트 토크
포위 웜기어의 매개변수에스드라이브를 돌리다
모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 축방향 하중 | 레이디얼 하중 | 유지 토크 | 능률 | 정도 | 자동 잠금 | 무게 |
Nm | Nm | kN | kN | Nm | 도 | 네 | 킬로그램 | |||
삼" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 네 | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 네 | 18kg |
7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 네 | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 네 | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 네 | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 네 | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 네 | 78kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 네 | 105kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 네 | 185kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 네 | 244kg |
애플리케이션
웜 드라이브는 건설 및 조립 플랫폼, 산림 기계의 조종석 배치, 자재 취급 장비, 태양광 시스템의 위치 지정, 상부 구조 제어 및 건설 기계, 산업 크레인 등.
