혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9 |
| 최소 주문 수량: | 1 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 유형: | 선회 드라이브 | 원산지: | 창저우, 중국(본토) |
|---|---|---|---|
| 모터: | 브러시리스 DC 모터 | 특징: | 완전히 동봉 |
| 재료: | 42CrMo 또는 50Mn | 보증: | 5~10년 |
| 크기: | 3인치 ~ 25인치 | 애플리케이션: | 태양광 발전 시스템 |
| 하이 라이트: | VE9 소형 슬루 드라이브 기어박스,24V 감속기 슬루 드라이브 기어박스,태양 에너지 슬루 드라이브 기어박스 |
||

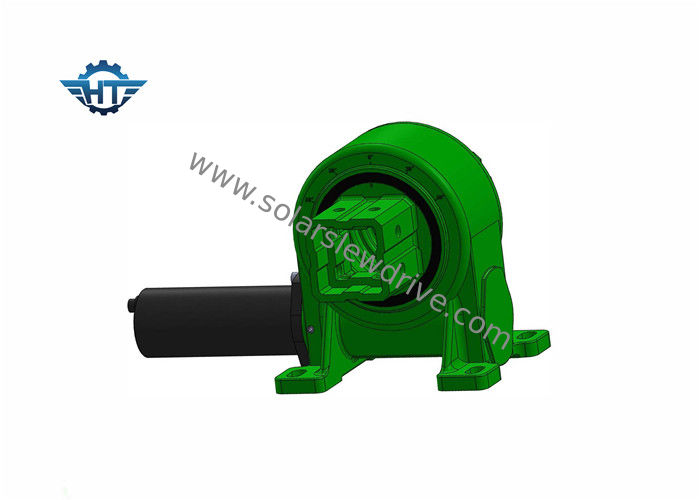

태양 에너지를 위한 24V 변속기 흡진기를 가진 VE9 조밀한 벌레 변속기 돌리기 드라이브
모래시계 웜기어 슬루 드라이브 설명
슬루 드라이브는 높은 회전 토크를 사용하여 반경 방향 또는 축 방향 하중을 처리하도록 설계되었습니다.광업, 건설, 금속 가공, PV 태양 에너지, 집중 태양열 발전 및 결점 없는 정밀성과 결합된 끊임없는 강도가 필요한 기타 응용 분야용 장비는 안전과 정확성을 위해 선회 기술을 사용합니다.
브래킷이 남북 배열, 동서 추적 시스템인 평면 단일 축 추적 시스템에 사용되는 단일 축 슬루 드라이브.천문학적 알고리즘에 따르면 모터로 구동되는 슬루 드라이브는 전체 시스템을 구동하기 위해 높은 토크를 견딜 수 있으므로 시스템이 태양의 방위각을 추적하여 가능한 한 태양광 모듈 조사 표면의 태양을 개선할 수 있습니다. , 따라서 발전량을 증가시킵니다.
이것은 주로 추적 시스템의 설계 원리를 기반으로 합니다. 지구의 회전 영향으로 인해 지구의 고정 위치에 대해 일년 내내 태양 주기가 있으며 조명 각도도 지속적으로 변경됩니다.태양광 추적 시스템은 태양광 패널이 태양을 추적하고 태양광 어레이가 받는 태양 복사의 양을 증가시키기 위해 설치되어 태양광 발전 시스템의 전체 용량을 증가시킵니다.
VE 웜 기어박스 슬루 드라이브 기술 데이터
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 네 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 네 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 네 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 네 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 네 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 네 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 네 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 네 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 네 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 네 | 251 |
모터 데이터
정격 전압 V/DC: 24vdc
무부하 속도 RPM: 1200±10%
무부하 전류 A: <0.1A
정격 토크 NM: 0.12
속도 RPM: 800±10%
부하 전류 A: <1A
정격 전력 W: <10W
기어 출력 매개변수:
속도 비율: 399:1
정격 출력 토크 NM: 32
출력 속도 RPM: 2±0.5
홀 출력: 2
홀 타입: 40F/39
홀 입력 전압 V: 5~24
와이어 정의:
1. 두꺼운 빨간색: 모터 +
2. 두꺼운 검정색: 모터 -
3. 황록색: GND
4. 얇은 노란색: 홀 B
5. 얇은 빨간색: 홀 +24V
6. 씬 블랙: 홀 GND
7. 씬 그린: 홀 A
치수
