| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1개 부분 |
| 가격: | USD 248~380/ pc |
| Delivery Time: | 15~45일 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

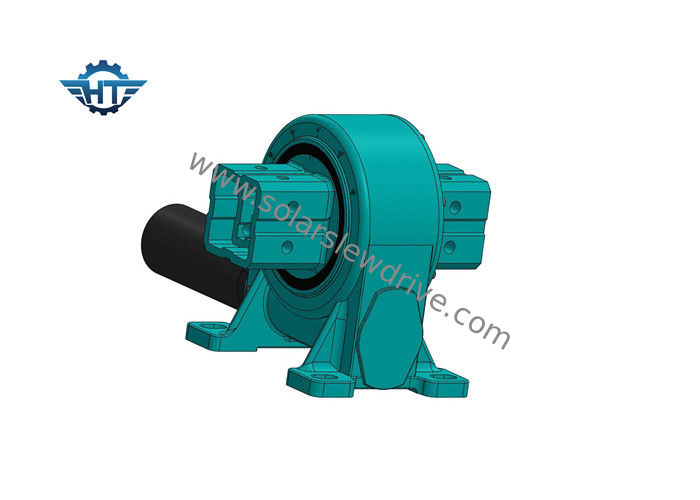

태양추적 시스템을 요구하는 VE9 웜 기어 모듈 태양 추적자 다수 드라이브
웜 기어 셀프 록 다수 드라이브 제품 기술
슬유잉 드라이브는 구동 전원과 통합된 감소 전달 기구입니다. 그것은 웜 기어 메카니즘으로 특징을 이루고 따라서 세프 로킹입니다. 그것은 또한 주택 밖과 골자 봉합을 가지고 있고 따라서 보호 도가 IP66입니다.
슬유잉 드라이브의 회전은 함께 단일축에, 또는 다중 축에서 있을 수 있습니다. 그것 회전, 감속의와 욕심 부리 기능을 통합하는 다목적 감소 전달 기구가 단순 구조와 편리한 제품과 동시에 유지이고.
드라이브를 비트는 VE 시리즈의 실행
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
특징
슬유잉 드라이브는 제한 없는 원주형 회전과 속도 감소를 실현할 수 있고, 더 큰 축방향 힘, 반경 방향 하중과 오버르턴링 힘에 견딜 수 있습니다. 그것은 고정밀도, 소형 구조와 큰 수용력의 장점을 즐깁니다. 그것은 30년 현장 수명을 위해 설계되고, 시험되고 사용됩니다.
애플리케이션
슬유잉 구동 어플리케이션은 보통 다음으로서 그러한 것에서 발견됩니다 : 풍력 발전용 터빈, 무거운 짐 운반트럭, 태양 추적자들, 차고 크레인, 유압식 장치, 크레인 조종 메커니즘, 자동화 시스템, 무거운 짐 조종자들, 편요와 피치 제어 테이블.
