혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HANGTUO |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE5" |
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | 145~226 USD/PC |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~30 일 |
| 공급 능력: | 12000 PC / 년 |
| 타입: | 수직 슬유잉 드라이브 | 모터: | 전동기 |
|---|---|---|---|
| 크기 옵션: | 3~25인치 | 코팅: | C4,C5 |
| 애플리케이션: | 태양 증가하는 트래킹 시스템 | 보증: | 10년 |
| 색: | 고객은 요구했습니다 | 생활 주기: | 30년 |
| 하이 라이트: | C5 단일축 다수 기어박스,전기 모터와 다수 드라이브 트렌스미션,추적을 탑재하는 PV를 위한 다수 기어박스 |
||

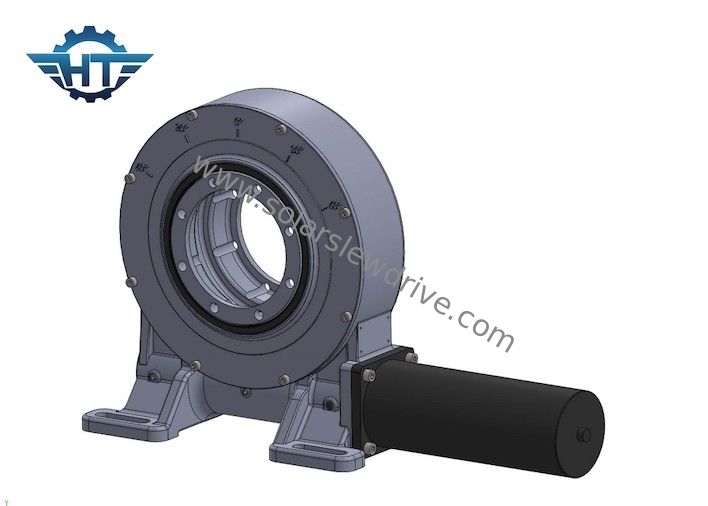

트래킹 시스템을 탑재하는 PV를 위한 전기 모터와 단일축 다수 드라이브 트렌스미션
다수 드라이브 트렌스미션 기술
회전식 드라이브 장치는 또한 회전식 환원제, 기어 하강기, 턴테이블 환원제, 회전식 메카니즘과 회전 구동기 쌍으로 불립니다. 그들 모두는 선회 베어링을 주 베어링으로 이용하고 보조 구동원이 감속과 만원 회전 기능을 실현하기 위해, 기어 또는 웜을 드라이빙 부로 이용합니다. 슬유잉 드라이브의 구성은 주로 기어 (또는 웜), 선회 베어링, 모터, 주택과 토대를 포함합니다. 슬유잉 드라이브는 근본적으로 한 개의 웜 드라이브 슬루잉 드라이브, 두배 웜 드라이브 슬루잉 드라이브와 슬유잉 드라이브의 특별 유형으로 분할될 수 있습니다.
수직 다수 드라이브 성능 매개 변수
| 모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
| N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
그것의 구조는 인벨럽핑 웜과 단단한 톱니 표면 기어를 채택하며, 그것이 저속도와 고토크의 이유에 적용될 수 있습니다 ; 그것은 넓게 태양열 발전 추적시스템에서 사용됩니다. 그것을 공학 분야에 적용하기 위해, 많은 제조사들은 기어의 구조를 개발했고, 그것을 고속도에 적용했습니다.
