혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE7 " |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 재료: | 50Mn, 42CrMo | 애플리케이션: | 수평선상 단일축 태양 추적자들 |
|---|---|---|---|
| 기어 비율: | 57:1 | 최대 정격 출력 토크: | 5060Nm |
| 홀딩 토크: | 40,000Nm | 토크를 기울이기: | 5,000 Nm |
| 효율: | 40% | 표준 색: | RAL 9006 |
| 하이 라이트: | 수평선상 태양 추적자들을 위한 다수 드라이브 트렌스미션,50Mn 단일축 다수 드라이브 트렌스미션,봉투 다수 드라이브 트렌스미션 |
||

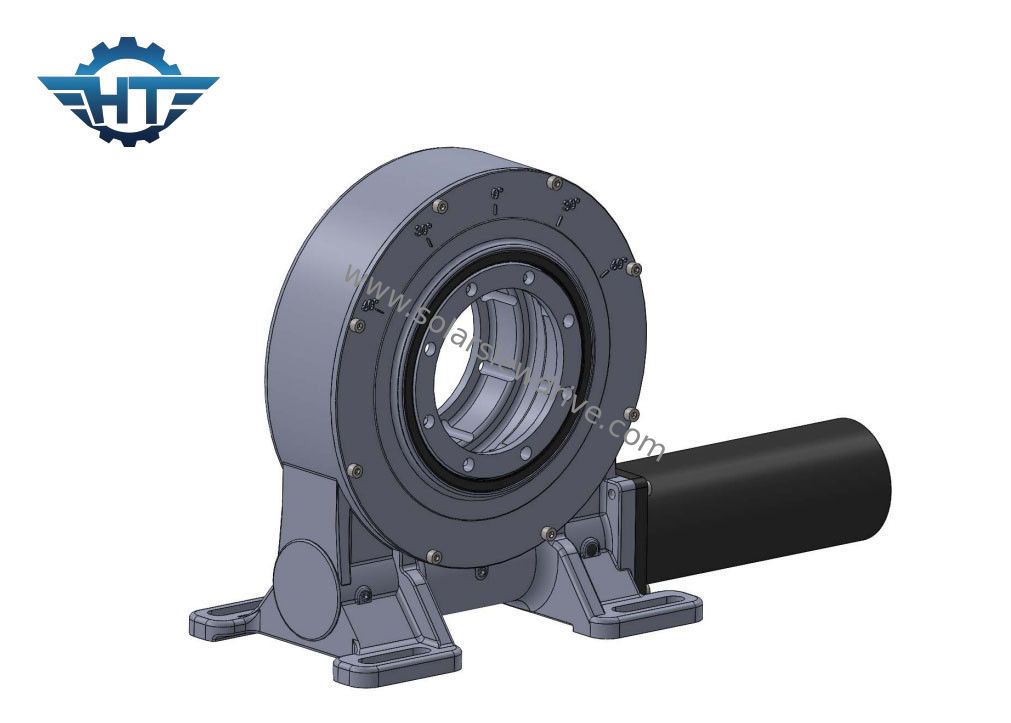

수평선상 단일축 태양 추적자들을 위한 9 인치 수직 봉투 다수 기어박스
수직 봉투 다수 기어박스 기술
슬유잉 드라이브의 핵심 구성 요소가 포락선 위롬과 다중 치아 접촉을 채택하기 때문에, 우리의 슬유잉 드라이브는 동시에 축방향 힘, 반경 방향 하중과 경사 모멘트의 효과를 지닐 수 있습니다. 전통적 슬유잉 상품과 비교해서, 자사 제품은 단순한 설치, 손쉬운 유지보수의 특성을 가지고 설치를 구하는 것 대부분은 스페이스를 둡니다.
슬유잉 구동 전달 기구의 개방에 따르면, 슬유잉 드라이브는 개방형과 클로즈 타잎으로 분할될 수 있습니다. 보통, 열린 형 구조는 환경이 너무 가혹하고 유지와 보수 주기가 짧고 열린 형 구조가 더 부품에게 편리한 적용에서 대부분 사용됩니다. 점검, 보수와 보수와 더 유익한 치환계. 다른 한편으로는, 환경적인 조건이 매우 변하지 않고 환경적 오염도가 중간 수준보다 낮은 곳, 폐쇄 구조는 더 긴 유지관리 생활 주기를 제공할 수 있습니다.
드라이브를 비트는 VE의 기술 데이터
| 모델 | 비율 | 정격 출력 회전력 (N.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
키 매개 변수의 어휘
순간 토크를 기울이는 것 : 이 토크는 하중의 위치와 선회 베어링의 센터 사이의 거리의 증가한 중력 부하입니다. 만약 실제 토큰이 평가된 경사 모멘트 토크보다 더 크면, 슬유잉 드라이브가 전복될 것입니다.
경하중 : 선회 베어링의 주축에 수직인 하중
축상의 부하 : 선회 베어링의 주축과 평행한 로드
홀딩 토크 : 그것은 리버스 토크입니다.드라이브가 거꾸로 회전하고 있고 일환이 손상되지 않을 때, 달성된 최대 회전력이 홀딩 토크로 불린다고, 그것은 또한 깨진 토크로서 보입니다.
자기 로킹 : 로드가 있을 때만, 슬유잉 드라이브는 바퀴모양이고 그러므로 불려진 자기 로킹을 역으로 돌릴 수 없습니다.
