원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE9" |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | 9 인치 | 기어 비율: | 61:1 |
---|---|---|---|
효율: | 40% | 타입: | 수평식 |
애플리케이션: | 장착을 추적하는 집의 PV | OEM 서비스: | 이용 가능합니다 |
원래 장소: | 창주, 중국 | 모터: | 24V DC 모터 |
하이 라이트: | 고정밀도 다수 드라이브 트렌스미션,반대 재 다수 드라이브 트렌스미션,탑을 위한 다수 드라이브 트렌스미션은 집중했습니다 |

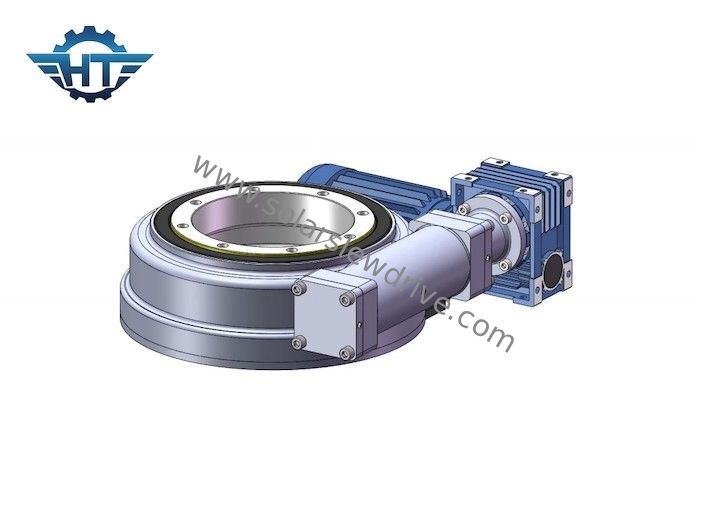

타워 집중된 태양력을 위한 고정밀도 반대 재 다수 드라이브 트렌스미션
다수 드라이브 트렌스미션 기술
일광 반사 장치 드라이브는 타워 발전소 효율에 중대합니다. 타워 CSP 원전에서, 수만의 일광 반사 장치는 고온을 수집하기 위해 흡수 타워를 열의 말에 태양 방사선을 흡열기에 집중시키고 열을 수집합니다. 연속적이고 안정적 집열을 보증하기 위해, 일광 반사 장치는 늘 태양의 위치를 추적하고, 송신 장치를 통하여 수평선상 방위각과 피치 방향 (이중 축으로) 이동하여야 합니다.
탑 일광 반사 장치의 공통 전송 구성요소---회전식 환원제
요즈음, 일광 반사 장치 체제의 가장 공통 전송 구성요소는 아래의 그림에 나타난 바와 같이 회전식 환원제라고 불리는 장치를 있습니다. 회전식 환원제는 양축 방향에서 일광 반사 장치의 회전을 운전하기 위해 일반적으로 모터에 의해 가동됩니다. 일종의 정밀 기계로서, 태양열 발전 산업에서 회전식 환원제의 적용은 1mrad 이내에 트래킹 정밀도를 제어할 필요가 있습니다. 더블-엔베로핑 웜 기어는 톱니 표면과 더 높은 기어 정확성과 강한 충격 저항과 큰 메싱 지역을 가지고 있습니다. 그것의 낮은 마모율은 장기 사용 조건 하에 정확도와 생명을 보증할 수 있고, 더 국내 CSP 주유소가 위치하는 북서 지역에 적합합니다. 가옥한 환경.
타워 동력화차에서, 수평 지향의 견인 부분품은 대부분 회전식 환원제를 사용하지만, 그러나 Pitch 각도가 밀대 또는 회전식 환원제를 선택할 수 있습니다.
드라이브를 비트는 SE 시리즈의 매개 변수
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
특징
1. 경쟁적 장비 접촉을 위한 물 시계 벌레와 삶과 정하중 능력
2. 다수 정밀 수준기 : 다양한 응용 필요를 위한 변하기 쉬운 반발
3. 표준 봉합과 그리스 충진
4. 큰 발수되고 방진 디자인, IP66
5. 자기 로킹, 중단의 어떤 필요
6. 웜을 싸세요
7. 주요 응용 프로그램 : PV 태양, 가공 작업 플랫폼, 트럭 크레인, 해양 크레인
