원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE7 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | 50Mn, 42CrMo | 모델: | VE7 " |
---|---|---|---|
기어 비율: | 57:1 | 정격 출력 회전력: | 1750Nm |
홀딩 토크: | 13200 Nm | 토크를 기울이기: | 7000 Nm |
효율: | 40% | 표준 색: | RAL 9006 |
하이 라이트: | 드라이브를 비트는 수직 단일축,1750 Nm 태양 슬루잉 드라이브,슬유잉 드라이브를 탑재하는 태양 트래킹 패널 |

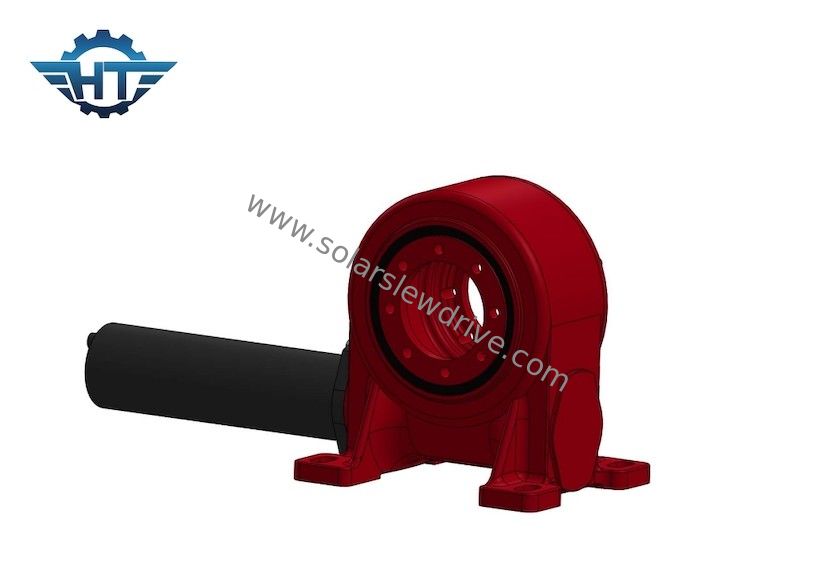

트래킹 시스템을 탑재하는 태양 전지판을 추적하여 태양을 요구하는 드라이브를 비트는 수직 단일축
드라이브 기술을 비트는 수직 단일축
1. 큰 전송율은 획득될 수 있으며, 그것이 스태커형 손잡이 나선형 기어 메커니즘 보다 더 소형입니다.
2. 2개 휠의 메싱 톱니 표면은 선접촉에 있고 그것의 베어링 캐패시티가 스태커형 손잡이 나선형 기어 메커니즘의 그것 보다 휠씬 더 높습니다.
3. 웜 기어 슬루잉 드라이브는 다중 이 메싱 드라이브인 스크류 드라이브에 상당하고 따라서 드라이브가 안정적이고 소음이 작습니다.
4. 그것은 셀프-로킹. 웜의 선도 각이 맞물린 기어 이빨 사이에 동등한 마찰 각도 이하일 때, 메커니즘은 자기-고정 특성을 가지고, 오직 웜만을 웜 그러나 전혀 웜을 하 즉 반대 자기 로킹을 달성하지 않을 수 있습니다. 그것의 중장비에서 사용된 셀프-로킹 웜 메커니즘과 같이, 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다.
기술 데이터
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
주문 제작된 서비스
1. 다른 응용 프로그램과 프로젝트를 기반으로 하는 특수한 설계
2. 모터의 다른 유형은 수력 원동기, 스텝 모터, 전기 모터 기타 등등과 같이, 일치될 수 있습니다.
3. 다른 색은 RAL 코드를 기반으로 이용 가능합니다 ; 우리의 표준 색은 RAL 9006입니다.
