원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE3" |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1100/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
기어 비율: | 31:1 | 특징을 보호하세요: | IP66 |
---|---|---|---|
정규 출력 토크: | 533 Nm | 원래 장소: | 창주, 중국 |
홀딩 토크: | 7000 Nm | 토크를 기울이기: | 744Nm |
정격 출력 회전력: | 0.065RPM | 용법: | 태양 추적자들 |
하이 라이트: | 링 베어링을 비트는 웜 기어 작은 사이즈,0.065 RPM 슬루잉 링 베어링,링 베어링을 비트는 연계 태양추적 |

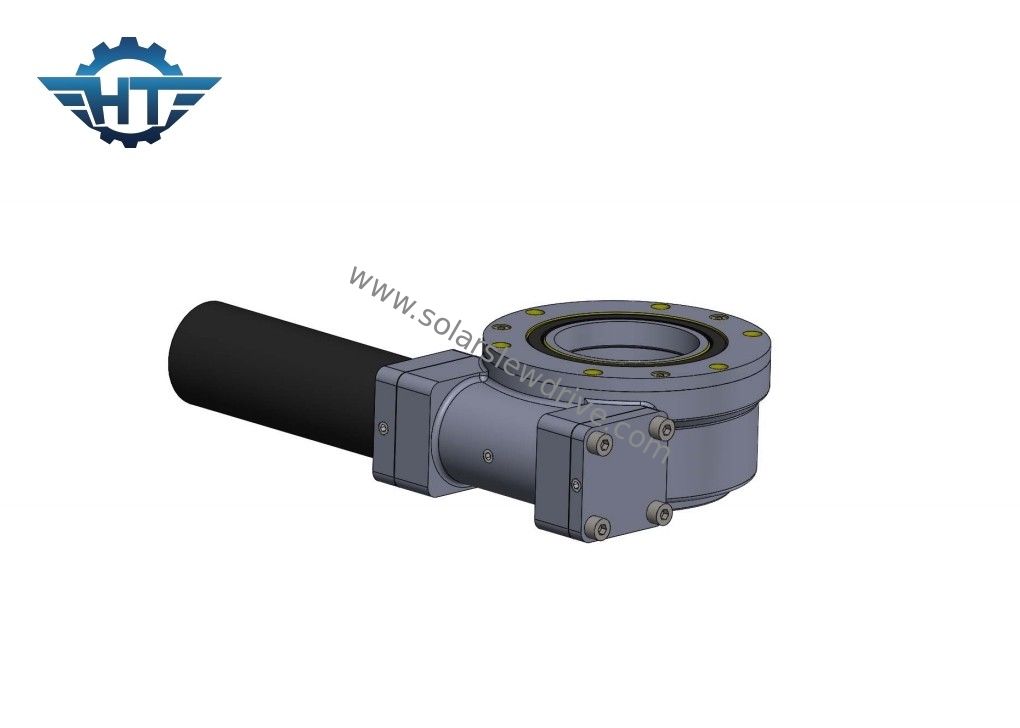

링카지 태양추적 시스템을 위한 링 베어링을 비트는 웜 기어 작은 사이즈
링 베어링 기술을 비트는 작은 사이즈
회전식 환원제는 구동 전원을 통합하는 만원 회전식 감속 전달 기구입니다. 그것은 선회 베어링을 전송 추종자와 메커니즘 부착으로 이용합니다. 구동원과 케이스와 다른 반지는 양쪽 미션 추종자와 주도 구성요소의 접속 베이스로 이용하여서, 선회 베어링 자체가 전체 둘레 슬루잉 접합부이고 구동 전원과 주 변속부가 회전, 감속과 구동의 기능을 통합하는 보편적 감속 전달 기구로 만들고, 동시에 단순 구조를 가지고, 제조하고 유지하도록 편리합니다.
SE 다수 링 드라이브의 매개 변수
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크 (N.m) | 홀딩 토크 (N.m) | 축상의 부하 (kN) | 경하중 (kN) | 효율 | 정확성 (') | 자기 로킹 | 체중 (킬로그램) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | 예 | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
장점
1. 고속에서 느린 회전을 달성하기 위해 웜 기어를 사용하지만, 많은 더 높은 비율에 입력 토크를 확대할 수 있고, 고토크를 요구하여 적용성에서 사용됩니다
2. 항구, 마이닝 기타 등등과 같은 야외 열악한 조건을 위해 완벽한 둘러싸인 설계, IP66 보호 그레이드.
3. 안전화부로 만드는 셀프 록크 기능
4. 그러므로 모든 구성 단위에게 고토크와 저속도를 주면서, 큰 트랜스미션 기어비를 획득하기 위해 다른 기어 들 모우터를 첨부할 수 있습니다
