원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | SE3 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1100/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
기어 비율: | 31:1 | 정규 출력 토크: | 533 Nm |
---|---|---|---|
원래 장소: | 창주, 중국 | 홀딩 토크: | 7000 Nm |
토크를 기울이기: | 744Nm | 정격 출력 회전력: | 0.065RPM |
용법: | 태양 추적자들 | 특징을 보호하세요: | IP66 |
하이 라이트: | 드라이브를 비트는 SE3 태양 웜 기어,7000 Nm 태양 웜 기어 다수 드라이브,태양 트래킹 시스템 기어 다수 드라이브 |

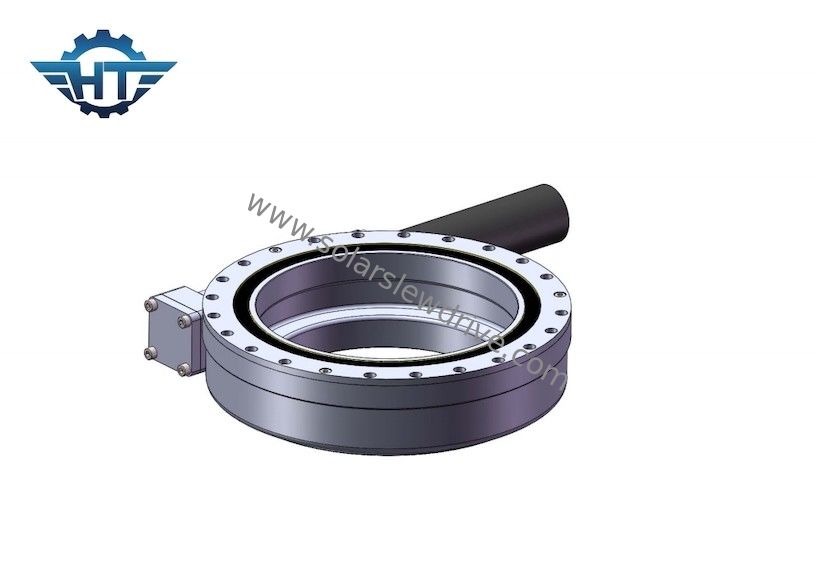

트래킹 시스템을 탑재하여 PV을 요구하는 드라이브를 비트는 SE3 작은 태양 웜 기어
드라이브 기술을 비트는 웜 기어
창주 행투오의 소형 웜 드라이브는 그것의 고출력 밀도로 알려집니다. 웜 드라이브는 선회 링에 토크의 전송을 보증합니다. 특히 이 설계는 크레인의 샤시와 크레인을 로딩한 중차량을 위한 스티어링 트렌스미션과 같은 높은 군대들과 제한된 공간과 적용에 적합하, 건설이고 농업이고 임업 기계입니다.
SE 수평선상 슬유잉 드라이브의 매개 변수
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 홀딩 토크 | 축상의 부하 | 경하중 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | N.m | 나트 | 나트 | 급 | 예 | 킬로그램 | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | 예 | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | 예 | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | 예 | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | 예 | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 182 |
슬유잉 드라이브 직류 전동기
1. 기어박스의 최대 토크가 상당히 증가되도록 출력 축을 위한 듀얼 지지 구조를 채택하세요.
2. 태양 휠과 유성 휠은 기어박스의 최대 토크를 증가시키고, 수명을 늘린 스플라인으로 연결됩니다.
3. 우리는 소음 낮은 anf가 고속도에서 매끄럽게 이어지게 하는 입력 단계에 있는 나선형 기어를 사용합니다. 우리가 더 많은 비율을 만들 수 있도록 안쪽 기어장치 링은 분리되고 디자인이 탄력적입니다. 기어박스와 모터는 정합 정밀도를 증가시키고, 소음을 감소시킨 안에 굴대인 스크루에 의해 이음새 곤경에 의해 위치합니다.
4. 우리가 미끄러져 움직이는 연마 대신에 갈리는 밀방망이 홀더 내면 행성 wheel.we 활용 밀방망이를 사용하여서 기어박스의 생명은 더 오랫동안 있습니다.
5. 두배 지지 구조 ; 내경 원형을 0.003 밀리미터보다 적게 하는 유성 기어의 내경 위의 내면 연삭 ;슬라이딩 대신에 회전함으로써 운영하기 ; HRC60 기어 표면 정확성 쓰레기 ;모든 이러한 테크놀리그리 중 채용한 것 10000 시간에 걸쳐서 최고 조용하고 안정된 작동과 시간을 보증합니다.
