원래 장소: | 중국 |
브랜드 이름: | HANGTUO |
인증: | CE, ISO9001 |
모델 번호: | VE5" |
최소 주문 수량: | 1대 pc |
---|---|
가격: | 145~226 USD/PC |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~30 일 |
공급 능력: | 12000 PC / 년 |
타입: | 수직 슬유잉 드라이브 | 재료: | QT |
---|---|---|---|
애플리케이션: | 반사경 수집 CSP 시스템 | 보증: | 10년 |
색: | 고객은 요구했습니다 | 사이즈: | 3 인치 - 25 인치 |
모터: | 24V DC | 특징: | 장수 |
하이 라이트: | 소형 구조 태양 다수 드라이브,CSP 웜 기어 태양 다수 드라이브,태양 다수 드라이브를 수집하는 반사경 |

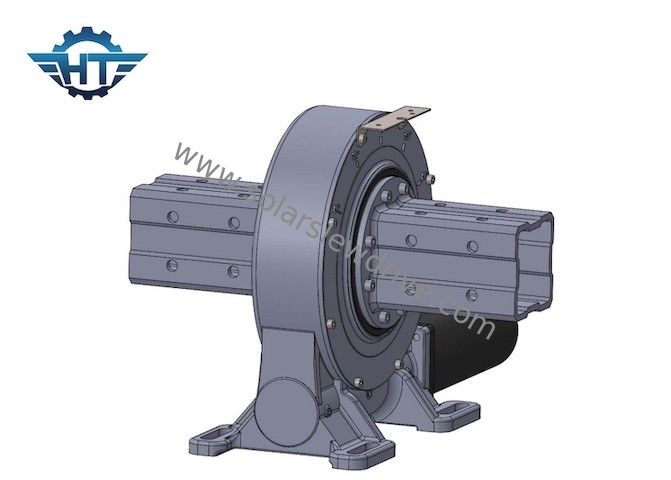

CSP 시스템을 수집하는 반사경을 요구하는 소형 구조 웜 기어 태양 다수 드라이브
웜 기어 태양 다수 드라이브 기술
슬유잉 드라이브는 넓게 360' 회전을 위해 사용될 수 있고 가변성 속도, 큰 토크와 매끄러운 전송, 고정밀 정합 또는 소형 메커니즘이 대부분 슬유잉 드라이브에 의존합니다.
미러 수집 CSP 시스템은 주로 열 수집 튜브, 수집 거울 표면, 지지 구조와 제어 시스템으로 구성됩니다. 슬유잉 드라이브는 지지 구조에서 핵심 부분입니다.
수직 다수 드라이브 성능 매개 변수
모델 | 비율 | 정격 출력 회전력 | 토크를 기울이기 | 축상의 부하 | 경하중 | 홀딩 토크 | 효율 | 정확성 | 자기 로킹 | 중량 |
N.m | N.m | 나트 | 나트 | N.m | 급 | 예 | 킬로그램 | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13 킬로그램 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18 킬로그램 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28 킬로그램 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35 킬로그램 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51 킬로그램 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61 킬로그램 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78 킬로그램 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105 킬로그램 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185 킬로그램 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244 킬로그램 |
애플리케이션
태양추적 시스템, 제품을 위한 요구조건을 충족시키기 위해 특별히 개발되고 설계된 슬유잉 드라이브는 태양 추적자 로터리 장치에서 사용되고, 주로 평평한 단일 축, 이중축, 집중된 광기전성 추적시스템, 타워 일광 반사 장치, 스털링 음식 발전 홈통 집선장치 난방의 활용 범위,고 정밀도, 고강도와 높은 신뢰도를 위해 사용됩니다.
