원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 280~504 / pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
모델: | VE9 " | 기어 비율: | 61:1 |
---|---|---|---|
애플리케이션: | 태양추적 시스템 | 원래 장소: | 창주, 중국 |
드라이버: | 행성 트렌스미션 | 증명서: | ISO9001, CE |
색: | 요구됩니단 대로 | 반발: | ≤0.1' |
하이 라이트: | 큰 슬루잉 비율 웜 기어 베어링,행성 트렌스미션 태양 다수 드라이브,60개 나트 태양 다수 드라이브 |

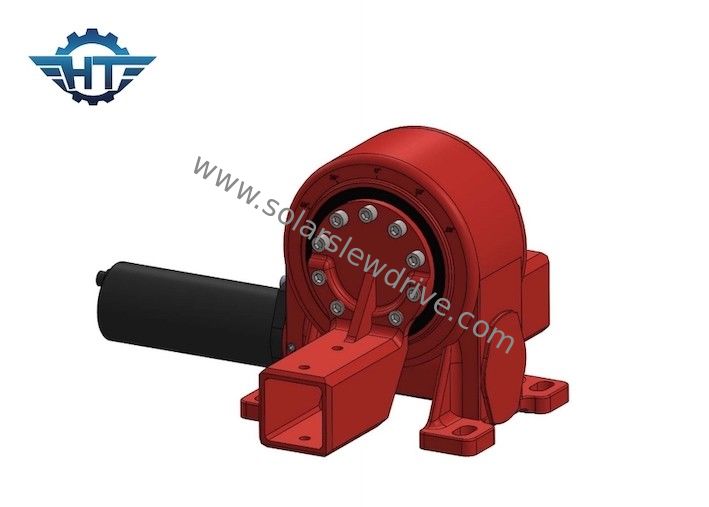

자동 태양 학력별 반편성을 위한 큰 선회 비율 벌레 장치 돌리는 방위
웜 기어 선회 베어링설명
당사의 선회 드라이브는 전체 원 또는 제한된 각도 동작이 필요한 거의 모든 응용 분야에서 사용할 수 있습니다.선회 드라이브는 높은 회전 토크로 반경 방향 또는 축 방향 하중을 처리하도록 설계되었습니다.광업, 건설, 금속 가공 및 끊임없는 강도와 완벽한 정밀도가 필요한 기타 응용 분야에서는 안전과 정확성을 위해 회전 기술을 사용합니다.
스윙 드라이브 옵션은 다음과 같습니다.
단일 웜 드라이브
더블 웜 드라이브
유압 모터
전기 모터
에어 모터
인코더
추적 정확도
오픈 하우스
폐쇄된 집
매개변수
모델: | VE9 | 원산지 | 창저우, 중국 |
상표 | 항투오 | 유형 | 에워싸는 |
재료 | 42CrMo,50Mn | 출력 토크 | 4300Nm |
틸팅 모멘트 토크 | 16K Nm | 홀딩 토크 | 27.2K Nm |
정적 축 등급 | 60KN | 정적 방사형 등급 | 130KN |
동적 축 등급 | 30KN | 동적 방사형 등급 | 65KN |
기어비 | 61:1 | 능률 | 40% |
VE 시리즈 슬루 드라이브 기술 데이터
모델 | 비율 | 정격 출력 토크 | 틸팅 토크 | 축방향 하중 | 레이디얼 하중 | 홀딩 토크 | 능률 | 정도 | 자동 잠금 | 무게 |
Nm | Nm | kN | kN | Nm | 도 | 예 | 킬로그램 | |||
삼" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | 예 | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | 예 | 18kg |
7" | 57:1 | 1750년 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | 예 | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | 예 | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | 예 | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | 예 | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | 예 | 78kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | 예 | 105kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | 예 | 185kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | 예 | 244kg |
