혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기

제품 소개태양 회전 드라이브

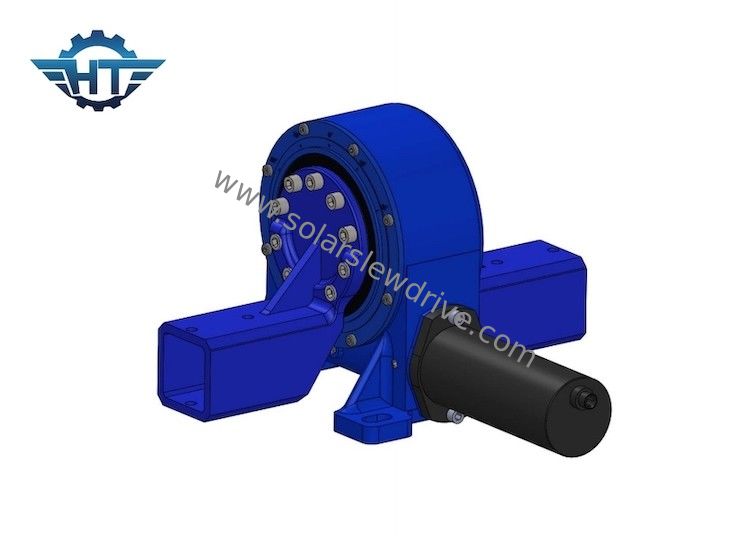

수평선상 단일축 트래킹 시스템을 요구하는 작은 사이즈 VE9 " 태양 다수 드라이브

수평선상 단일축 트래킹 시스템을 요구하는 작은 사이즈 VE9 " 태양 다수 드라이브

  • 수평선상 단일축 트래킹 시스템을 요구하는 작은 사이즈 VE9 " 태양 다수 드라이브
  • 수평선상 단일축 트래킹 시스템을 요구하는 작은 사이즈 VE9 " 태양 다수 드라이브
수평선상 단일축 트래킹 시스템을 요구하는 작은 사이즈 VE9 " 태양 다수 드라이브
제품 상세 정보:
원래 장소: 중국
브랜드 이름: HangTuo
인증: CE, ISO9001
모델 번호: VE9 "
결제 및 배송 조건:
최소 주문 수량: 1개 부분
가격: USD 100~400/ pc
포장 세부 사항: 합판 박스
배달 시간: 15~45 일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온
공급 능력: 달 당 2000 PC
접촉
상세 제품 설명
모델: VE9 " 셀프 록크:
증명서: ISO9001, CE 보증: 5~10년
재료: QT 애플리케이션: 수평선상 단일축 태양추적 시스템
테스트: 토크 시험, 삶 임무 기타 등등. 정확도: ≤0.1
하이 라이트:

태양추적 다수는 단일축을 운전합니다

,

VE9 " 태양 다수 드라이브

,

수평선상 태양추적 다수 드라이브

수평한 단일 축선 태양 학력별 반편성을 위한 소형 회전 드라이브



헤비 듀티 슬루 드라이브설명



HT Slewing Drive는 높은 회전 토크로 반경 방향 또는 축 방향 하중을 처리하도록 설계된 기어박스입니다.또한 드라이브의 중심에 있는 선회 링 베어링으로 ​​인해 높은 캔틸레버 또는 모멘트 하중을 견딜 수 있습니다."웜" 리드 스크류의 후손인 로터리 드라이브는 건설 기계, 제조, 군사 장비 및 강도와 정밀도가 요구되는 기타 여러 응용 분야에서 볼 수 있습니다.



VE 시리즈 선회 드라이브의 성능



모델 비율 정격 출력 토크(Nm) 틸팅 토크(Nm) 유지 토크(Nm) 축방향 하중(kN) 레이디얼 하중(kN) 능률 정밀도(°) 자동 잠금 무게(kg)
삼" 31:1 600 1500 1800년 22 15 40% ≤0.1 12
5" 37:1 800 5000 9200 16 27 40% ≤0.1 18
7" 57:1 1750년 7000 13200 34 58 40% ≤0.1 32
8" 51:1 2250 11200 20400 50 80 40% ≤0.1 28
9" 61:1 2250 16000 30800 60 130 40% ≤0.1 52
12" 78:1 4300 25000 40560 77 190 40% ≤0.1 65
14" 85:1 5600 48000 44200 110 230 40% ≤0.1 88
17" 102:1 6750 67000 53040 142 390 40% ≤0.1 135
21" 125:1 16000 89000 65000 337 640 40% ≤0.1 192
25" 150:1 21450 112000 89000 476 950 40% ≤0.1 251



특징



재료에서 완제품에 이르기까지 당사의 웜 드라이브는 고객의 특별한 요구 사항에 따라 효율성의 추적 정확도를 위해 설계, 테스트 및 보장됩니다.



선회 드라이브는 무제한 원주 회전 및 속도 감소를 실현할 수 있으며 더 큰 축 방향 힘, 반경 방향 힘 및 전복력을 견딜 수 있습니다.그것은 높은 정확도, 조밀한 구조 및 큰 운반 능력의 이점을 즐깁니다.



애플리케이션



선회 드라이브의 물리학은 많은 응용 분야에서 다양한 솔루션을 제공합니다.작동 중에 선회 드라이브의 축 방향 운동 또는 축에 대한 운동은 상호 작용하여 반경 방향 토크를 생성합니다.이 동작은 수평 웜의 홈을 수직 기어의 톱니와 맞물림으로써 발생합니다.회전할 때 웜 기어의 축 방향 이동은 증폭된 토크 힘을 레이디얼 기어로 전달합니다.웜의 나사 수와 상호 작용하는 기어 수에 따라 장치의 속도 비율이 결정됩니다.선회 드라이브는 높은 토크가 정확한 위치 지정 및 회전 정확도를 생성할 수 있는 애플리케이션에 가장 적합합니다.이 디자인은 최소한의 간격으로 장치가 부드럽고 강력하게 작동하도록 합니다.
