원래 장소: | 중국 |
브랜드 이름: | HangTuo |
인증: | CE, ISO9001 |
모델 번호: | VE9 " |
최소 주문 수량: | 1개 부분 |
---|---|
가격: | USD 100~1600/ pc |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~45 일 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 달 당 2000 PC |
재료: | QT | 모델: | 9 인치 |
---|---|---|---|
기어 비율: | 61:1 | 정확성: | ≤0.1' |
드라이버: | AC / 직류 전동기 | 색: | 요구됩니단 대로 |
홀딩 토크: | 30800 Nm | 패키지: | 합판 상자 |

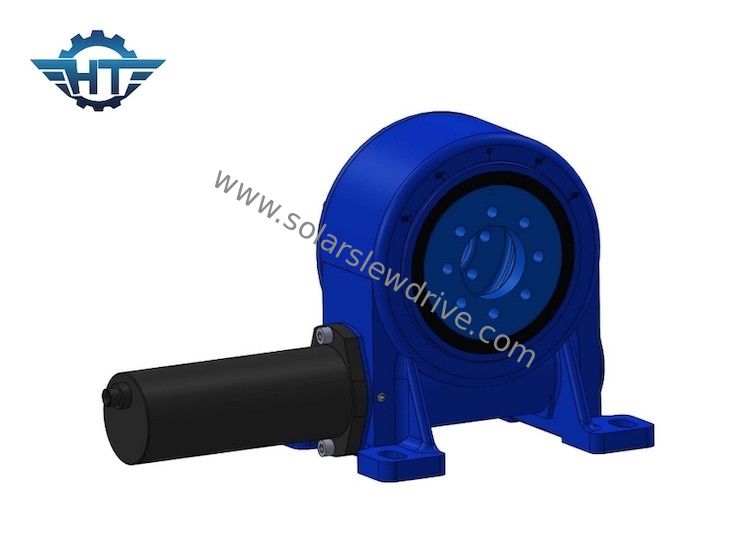

수평선상 단일축 PV 패널 트래킹 시스템을 위한 VE9 단일축 다수 드라이브 트렌스미션
단일축 다수 드라이브 트렌스미션 기술
VE 슬루잉 드라이브 또한 불린 수직 단일축 슬루잉 드라이브는 증가하기 위한 다른 성분을 요구하지 않는 완전 봉합 수직 구동입니다. 그것은 쉽게 단지 4 볼트에 의해 플레이트에 설치될 수 있습니다. 그것은 제동 없이 높은 폭풍우에서 태양 전지판 훈도병을 잡기 위해 가장 일반적으로 단일 축 태양 추적자들의 중심에 사용됩니다. 그것은 또한 단일축 태양추적 시스템에서 양측에 설치될 수 있습니다. 우리의 슬유잉 드라이브 사용 글로보이드 웜 기술은 현장 수명과 감소하는 다운시간을 증가시켜 이로써 힘과 힘의 최대 레벨을 제공할 것입니다.
VE 시리즈 기술적 시트
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 자기 로킹 | 중량(KG) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 예 | 251 |
특징
1. 큰 전달력과 소형 구조.
2. 다중 이 표면 메싱은 매우 베어링 캐패시티를 향상시킵니다. 그리고 전송은 매끄럽고 소음이 매우 낮습니다.
3. 웜의 선도 각이 맞물린 기어 이빨, 메커니즘 사이에 동등한 마찰 각도 이하인 때인 자기 로킹은 자기 로킹을 가지고 있고, 반대 자기 로킹을 실현할 수 있습니다. 그것의 반대 자기 로킹은 안전 보호에서 역할을 할 수 있습니다.
4. 웜의 축방향 힘은 큽니다
애플리케이션
우리는 수평선 단일축, 이중 축 PV 추적시스템, CSP, CPV 태양추적 설계에게 믿을 만한 기계적 슬루잉 드라이브를 제공합니다.우리의 전문적 고품질 제품은 또한 공기 구대, 트럭 크레인, 목재 그래브, 굴착 장치, 분무기 장치대, 수경률 차량, 자동화 조립체 라인, 풍력 편요 시스템, 등에 정상적인 솔루션으로 적용될 것입니다.
