| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1개 부분 |
| 가격: | USD 100~1600/ pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L/C (신용장), 전신환, 웨스턴 유니온 |

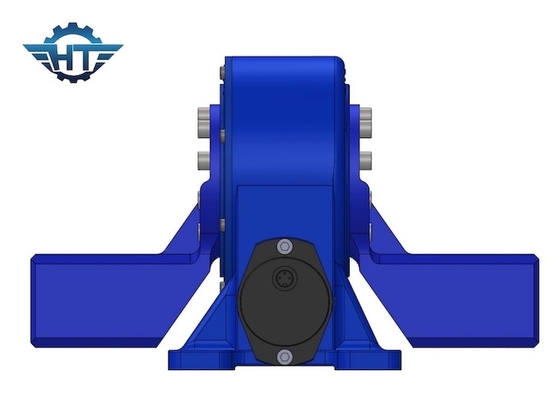

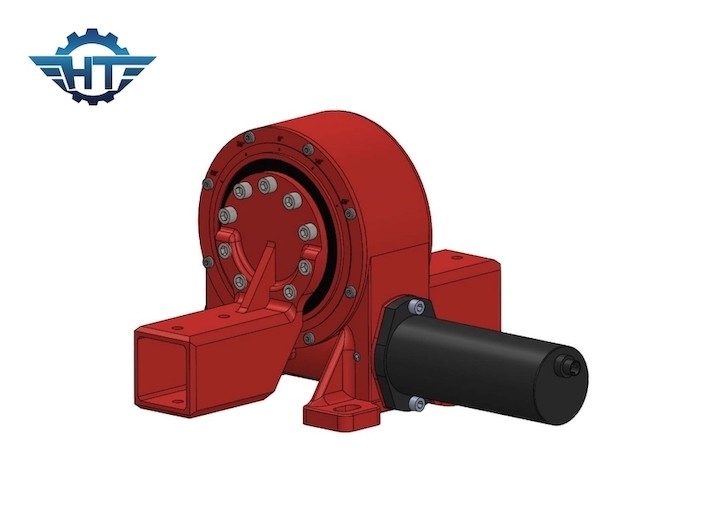

수평선상 한 개의 태양추적 시스템을 위한 한 개의 웜 기어 수직 다수 드라이브 트렌스미션
한 개의 웜 기어 수직 다수 드라이브 기술
슬유잉 드라이브는 굴대이고 동시에 순간을 기울입니다 광선이 복합 하중을 지닐 수 있는 특수 구조물을 가집니다 ; 그들은 넓게 승강기, 야금학, 건설, 항만과 풍력 발전용 터빈, 기타 등등에서 사용됩니다. 슬유잉 드라이브의 베어링 캐패시티를 향상시키는 것 우리의 목표 중 하나입니다. 우리는 합리적 설계 파라미터 가치관을 선택하기 위해 베어링 캐패시티에 설계 파라메터의 영향을 이해할 필요가 있습니다.
VE 모델 슬루잉 드라이브 매개 변수
| 모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 자기 로킹 | 중량(KG) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 예 | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 예 | 251 |
비틀리는 장점은 태양 추적자를 운전합니다
The sun is a constantly moving target. Single axis slewing drive solar tracker move from east to west daily to get the most sunlight, while dual-axis solar trackers move with the sun from dawn to dusk from not only from east to west but also north to south to maximize energy production throughout the day.
