원래 장소: | 중국 |
브랜드 이름: | HANGTUO |
인증: | CE, ISO9001 |
모델 번호: | VE9 " |
최소 주문 수량: | 1 PC |
---|---|
가격: | 200~380 USD/PC |
포장 세부 사항: | 합판 박스 |
배달 시간: | 15~30 일 |
공급 능력: | 12000 PC / 년 |
타입: | 슬유잉 드라이브 | 재료: | 42CRMN 또는 50Mn |
---|---|---|---|
애플리케이션: | 태양열발전시스템 | 보증: | 10년 |
색깔: | 고객은 요구했습니다 | 사이즈: | 3 인치 - 25 인치 |
모터: | 24VDC/220VAC | 특징: | 장수 |

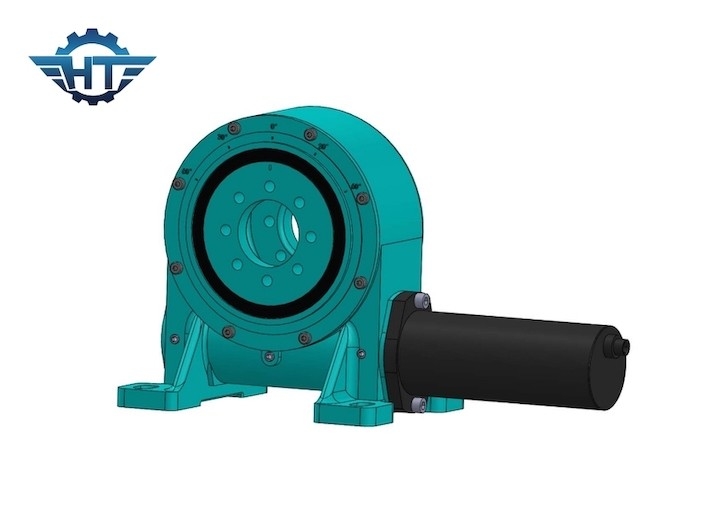

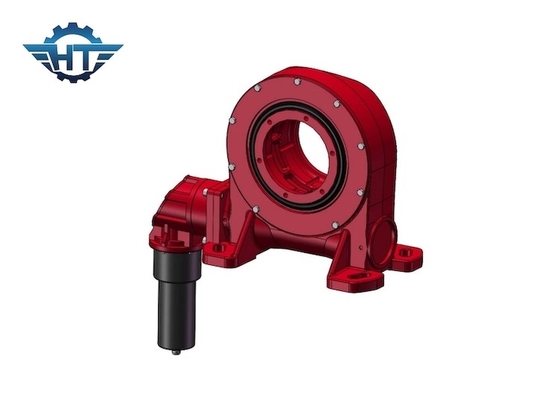

단일축 태양추적 시스템을 잠근 본인을 위한 둘러싸인 슬유잉 드라이브 트렌스미션
둘러싸인 슬유잉 드라이브 기술
태양추적 시스템 기타 등등을 요구하는 드라이브를 비틀면서, 주로 윈치 크레인, 슬유잉덱 크레인, 크레인 윈치 설계, 굴삭기 변동을 위한 수직 단일축 행성 트렌스미션 슬루잉 드라이브의 적용은 운전합니다. 원리로 일하는 우리의 유일한 행성 트렌스미션은 토크의 비례하는 유통으로 인해 큰 경하중을 지녀 태양추적 시스템을 위해 합니다.
게다가, 우리의 슬유잉 드라이브는 수력 원동기, 전기 모터 구조를 가지고 있습니다. 우리는 모든 시리즈 다수 기어박스 크기 밋 고객 다른 요구를 가지고 있습니다.
수직 다수 드라이브 성능 매개 변수
모델 | 비율 | 정격 출력 토크(n.m) | 틸팅 토크(n.m) | 보유하는 토크(n.m) | 굴대 로드(kN) | 광선 로드(kN) | 효율 | 정확성 (') | 자기 로킹 | 중량(KG) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
특징
1. 시스템 안전을 보장하기 위한 단단한 스톱 내부인 회전 ±60'
2. 왼쪽이나 오른쪽으로 편으로부터의 구동 모터를 연결시키세요
3. 제거는 이미 공장 전에 생산자에 의해 설정되었고 아니오 조정될 필요가 있습니달 때 설치
4. 그리스는 공장 전에 충전되었습니다
4. 단순한 설치와 저보수
5. 콤팩트 디자인과 공간 절약
6. 기어는 셀프-로킹, 브레이크의 어떤 필요가 아닙니다
7. 시작되고 멈추는 쉽고 유창한 방법
8. 수평 설치에 적합한 높은 틸팅 토크
애플리케이션
다수 드라이브는 전세계에 사용됩니다. 적용 분야는 다음을 포함합니다 : 크레인 주행 장치에서 안내 전송으로서와
건설 기계 부문에서의,에 그리퍼, 집게, 리프트 플랫폼에서, 중작업 운반트럭과 다른 로터리 장치.
태양 추적시스템, 풍력 에너지, 접시, 위성 안테나 등.
