혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SE12 " |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 100~1600/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 PC |
| 재료: | 50Mn, 42CrMo | 자동 잠금: | 예 |
|---|---|---|---|
| 틸팅 토크: | 54.4 크킨텀 | 홀딩 토크: | 40.5 크킨텀 |
| 애플리케이션: | 단일축 태양추적 시스템 | 설치 위치: | 야외입니다 |
| 패키징: | 합판 | 모터: | 직류 전동기 |
| 하이 라이트: | 태양인 밀폐 함체가 드라이브를 비트는 Drive,SE12 태양 슬루잉 드라이브 한 개의 Axis,SE12 태양추적 시스템을 비틉니다 |
||

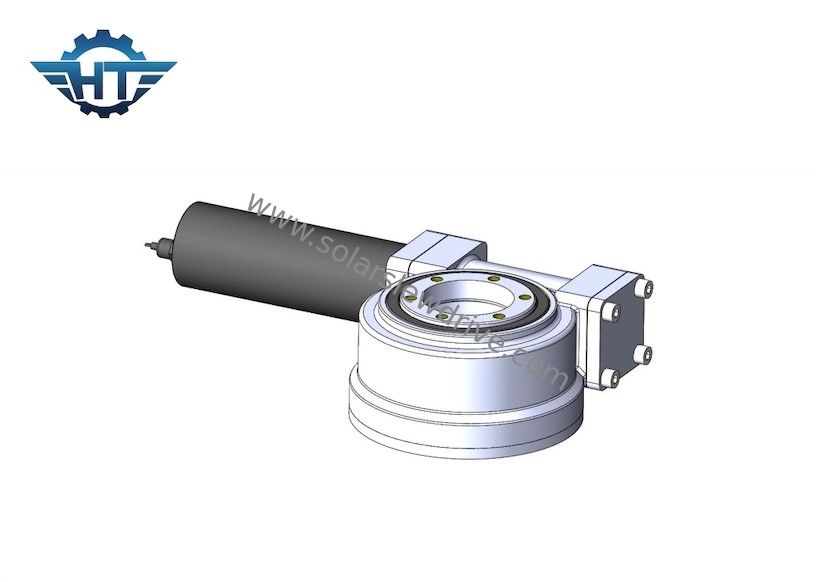

단일 축선 태양 학력별 반편성 시스템을 위한 SE12 동봉 주택 슬루잉 드라이브
Slewing 드라이브 설명
우리는 품질을 제공합니다밀폐형 선회 드라이브공중 작업 플랫폼 및 건설 기계용으로 특별히 설계되었습니다.우리의밀폐형 선회 드라이브장비는 PV, CPV, STP, CSP에서도 널리 사용됩니다.태양추적 시스템 응용 프로그램.
우리는 trict 제품 품질 테스트 프로세스를 채택하고 원료에서 완제품까지 전반적인 품질 관리를 수행하며 각 프로세스는 탐지 장비 테스트 방법으로 특별 점유 검사관이 검사합니다.
SE 시리즈의 매개변수
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 홀딩 토크(Nm) | 축방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 1" | 32:1 | 400 | 1000 | 1800년 | 22 | 12 | 40% | ≤0.1 | 예 | 6 |
| 삼" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | 예 | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | 예 | 12 |
| 7” | 57:1 | 2000년 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | 예 | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | 예 | 49 |
| 12인치 | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | 예 | 61 |
| 14인치 | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | 예 | 63 |
| 17인치 | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | 예 | 105 |
| 21인치 | 125:1 | 16000 | 203400 | 81000 | 1600년 | 640 | 40% | ≤0.1 | 예 | 149 |
| 25인치 | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | 예 | 204 |
슬루잉 드라이브 테스트
우리는 선회 드라이브 작업 수명 테스트, 고객의 축 방향 하중, 방사형 하중 및 틸팅 모멘트로 테스트 툴링에서 회전하는 선회 드라이브를 수행할 수 있습니다.웜, 기어, 볼트 및 어셈블리는 강도 및 무결성, 하중 및 속도, 토크 및 진동, 야금 및 치수 특성, 환경적 영향을 포함하여 성능에 영향을 줄 수 있는 여러 요인에 대해 평가됩니다.고객의 요구에 따라 다른 테스트를 수행하여 맞춤형 사양을 충족하고 고장 및 마모를 분석할 수 있습니다.
수명 주기 테스트는 구성 요소, 재료 또는 제조 공정에 대한 변경 사항이 베어링 및 웜의 특성에 부정적인 영향을 미치지 않음을 확인합니다.선회 드라이브의 작동 수명 테스트는 이론적인 계산일 뿐만 아니라 철저한 테스트를 통해 입증되어야 합니다.
