혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE8" |
| 최소 주문 수량: | 1개 부분 |
|---|---|
| 가격: | USD 100~380/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 타입: | 단일축 VE8 | 재료: | 42CrMo 또는 50Mn |
|---|---|---|---|
| 보증: | 5~10년 | 사이즈: | 3 인치 내지 25 인치 |
| 애플리케이션: | PV 태양추적 시스템 | 모터: | 24VDC 모터 |
| 색: | 고객은 요구했습니다 | 현장 수명: | 30년 |
| 하이 라이트: | VE 8 " 태양 다수 드라이브,태양 에너지 다수 드라이브 PV 추적 System,25 인치 태양 다수 드라이브 |
||

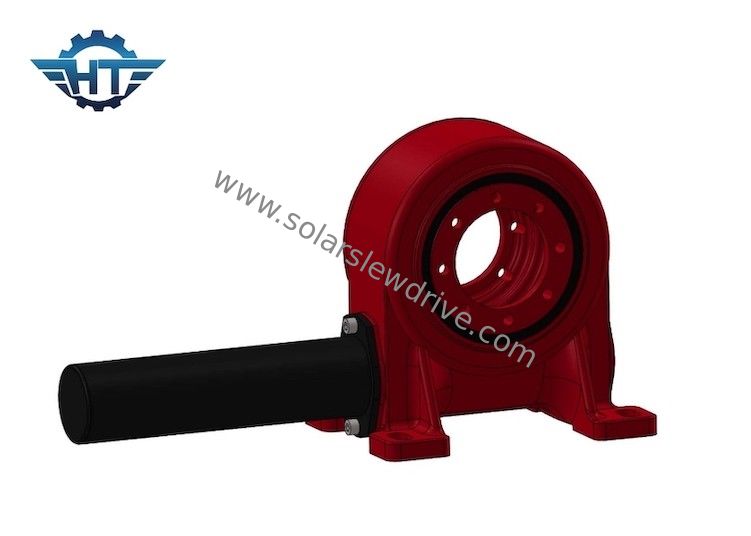

VE8" PV 태양 추적 시스템을 위한 24VDC 장치 모터를 가진 회전 드라이브
VE8" 슬루 드라이브설명
Slewing 드라이브는 적응력이 뛰어난 제품으로 강력한 내충격성, 긴 수명 성능, 부드러운 회전, 베어링 보호 및 밀봉된 드라이브 옵션을 제공합니다.Hangtuo의 선회 드라이브는 기어링의 단일 단계에서 큰 비율을 제공하는 정밀 기술을 사용합니다.베어링과 기어는 로우 프로파일, 자체 유지 및 설치 준비가 된 하우징에 조립됩니다.당사는 특정 애플리케이션에 맞춤형 솔루션을 제공할 수 있는 능력을 갖추고 있습니다.
기술 데이터
| 모델 | 비율 | 정격 출력 토크(Nm) | 틸팅 토크(Nm) | 유지 토크(Nm) | 축 방향 하중(kN) | 레이디얼 하중(kN) | 능률 | 정밀도(°) | 자동 잠금 | 무게(kg) |
| 삼" | 31:1 | 600 | 1500 | 1800년 | 22 | 15 | 40% | ≤0.1 | 예 | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 예 | 18 |
| 7" | 57:1 | 1750년 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 예 | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 예 | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 예 | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 예 | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 예 | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 예 | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 예 | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 예 | 251 |
애플리케이션
당사의 제품에는 단일 또는 이중 축 태양 추적 시스템, 건설 차량, 항만 기계, 모듈식 차량 및 소형 풍력 시스템에 주로 적용되는 선회 드라이브 및 관련 구성 요소가 포함됩니다.그들더 많은 톱니 접촉, 증가된 구동 토크 및 부드러운 회전을 제공하는 모래시계 웜 샤프트와 선회 링의 조합으로 인해 PV/CPV/CSP 태양열 추적 시스템을 위해 가정 및 선상에서 고객이 선택하고 있습니다.PV, CPV, CSP 및 태양열 발전 추적 분야에서 일반 및 정밀 추적 요구 사항을 모두 충족하기 위해 60개 이상의 모델과 함께 3인치에서 25인치까지 다양한 크기를 사용할 수 있습니다.
