| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1개 |
| 가격: | USD 100~380/ pc |
| Delivery Time: | 15~45 일 |
| Payment Terms: | L/C, T/T, 웨스턴 유니온 |

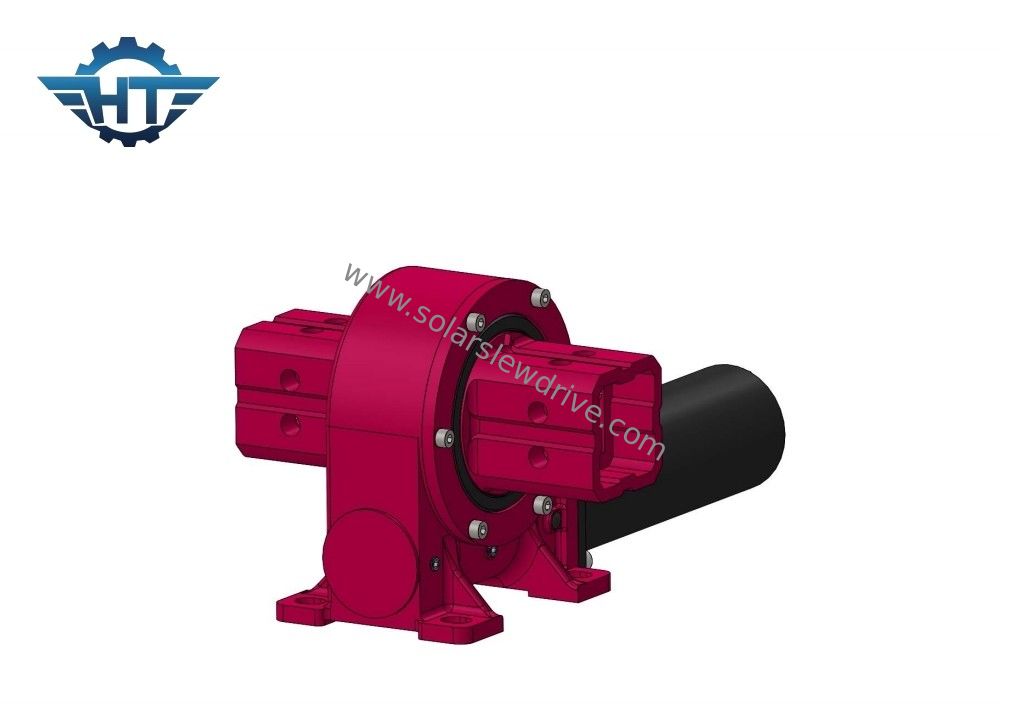

튜브 출력 태양 추적 시스템을 위해 모래시계 벌레와 VE9 슬레우 드라이브 기어박스
스레드 드라이브 기어박스설명
회전 드라이브의 주요 구성 요소는: 벌레, 기어, 주사기 및 베어링, 볼트 등과 같은 일부 표준 부품입니다.스윙 드라이브 장치는 힘 소비를 줄이고 안전 보호에 역할을 하기 위해 축의 움직임을 사용합니다.
VE 타입 스윙 드라이브 데이터 시트
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그래요 | 251 |
적용
스레잉 드라이브는 주로 특수 차량 스티어링 플랫폼, 중량 평면 트럭, 컨테이너 크레인, 트럭에 장착 된 크레인, 트럭 크레인, 공기 작업 차량, 크레인, 게트리 크레인,작은 풍력 발전소특히 최근 몇 년 동안,태양광 발전 산업의 급속한 발전으로 널리 사용되고 있습니다.로터리 드라이브는 태양 광 발전 산업에서 사용되며 일반적으로 회전 기어 모터 또는 AC 기어 모터로 장착됩니다.수압 모터는 주로 파워 드라이브로 구성되어 있습니다..
