혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | VE9 " |
| 최소 주문 수량: | 1개 |
|---|---|
| 가격: | USD 100~1600/ pc |
| 포장 세부 사항: | 합판 박스 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 달 당 500 PC |
| 소재: | 42CrMo 또는 50Mn | 보증: | 10년 |
|---|---|---|---|
| 적용: | 태양 추적 시스템 | 바퀴모양 타입: | 단일축 |
| 색상: | 요청된 것으로 | 설치 위치: | 가정과 분야 |
| 특징: | 신속 설치 | 모터: | 12VDC, 24VDC |
| 페인트 칠해지: | 사용 가능 | 반발: | ≤0.15도 |
| 회전형: | 단일축 | 회전 범위: | ±65도 |
| 드라이버: | 전기 모터, 스텝 모터 | ||
| 하이 라이트: | 수직형 태양광 슬루 드라이브,단축 태양 전지,PV 태양광 추적기 위한 slew 드라이브 |
||

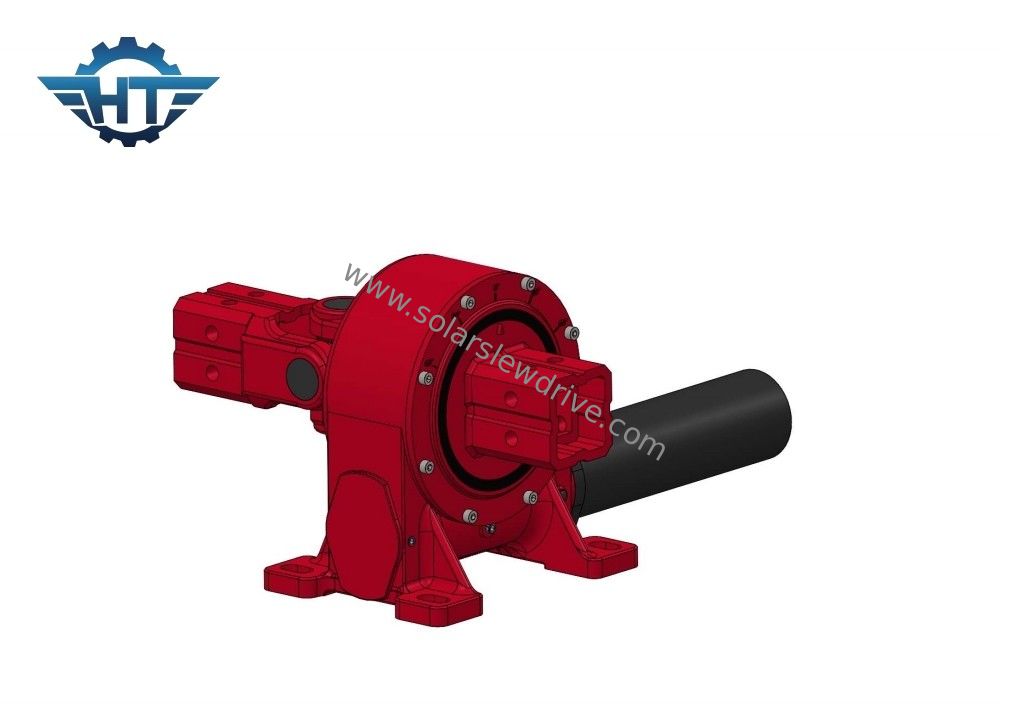

수직 단일 축 태양 스레브 드라이브 워크 기어 PV 추적기용 폐쇄된 집
태양 스레드 드라이브설명
닫힌 하우스 타입 수평 스윙 드라이브 감소기는 하우스 타입 베이스, 스윙 기어, 워크 및 기타 지원 부품으로 조립됩니다. 전기 모터를 사용할 수 있습니다.스테퍼 모터 또는 수압 모터, 절단기를 시계 방향으로 또는 시계 반대 방향으로 회전하도록 구동하기 위한 전력 입력자원이중 포괄 워크 앵그 기어가 주요 설계 구성 요소로 사용되기 때문에 장치는 느린 이동 응용 프로그램에서 강한 뒤집기 모멘트와 축력을 가지고 있습니다.동일한 매개 변수와 비교하면이 장치는 작은 크기이며 설치 및 유지 관리가 쉽습니다.
VE 시리즈 스윙 드라이브 데이터 시트
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 ((N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 그래요 | 251 |
신청서
높은 부하 용량 덕분에 회전 반지 굴레는 광범위한 응용 분야에 사용될 수 있습니다. 배굴기와 크레인, 오픈 캐스트 광업 및 풍력 터빈,안테나에 태양 에너지.
