| 브랜드 이름: | HT |
| 모델 번호: | VE7 " |
| 최소 주문 수량: | 1 |
| 배달 시간: | 7~15일 |
| 지불 조건: | 티/티 |

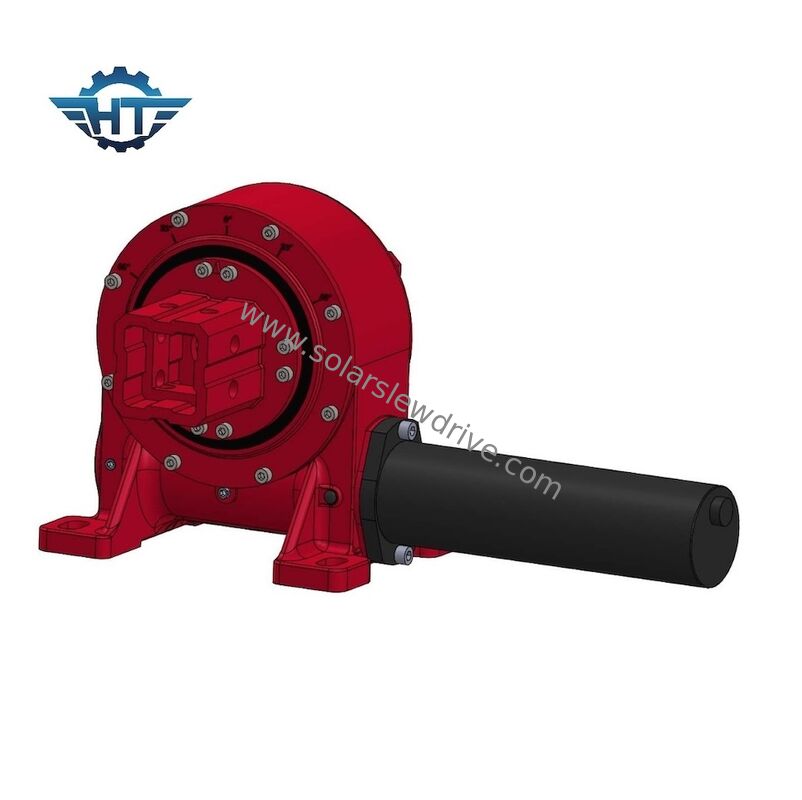

태양열 추적 시스템에 대한 정사각형 튜브 구조의 스플릿 타입 스윙 드라이브는 드라이브 유닛과 지지 구조를 분리하는 모듈형 구성으로 설계되었습니다.현장에서의 신속한 해체와 효율적인 유지보수이 설계는 중단 시간을 크게 줄이고 부품 교체를 단순화하여 운영 신뢰성이 중요한 대규모 태양광 설비에 특히 적합합니다.
고강도 정사각형 튜브 프레임은 우수한 회전 경직성과 기계적 안정성을 제공하여 환경 및 부하 조건에서 신뢰할 수있는 작동을 보장합니다.이 시스템은 장기적인 야외용으로 설계되었으며 극한 온도에서도 안정적인 성능을 유지합니다., 강한 바람, 그리고 지속적인 기계적 스트레스.
정밀한 추적 능력과 강력한 구조적 무결성으로 시스템은 추적 정확성을 향상시키고 서비스 수명을 연장하면서 에너지 출력을 향상시킵니다.내구성 높은 설계로 유지 보수 빈도가 줄이고 태양광 발전소의 전체 소유 비용을 낮춰줍니다.
| 모델 | 비율 | 정차 출력 토크 (N.m) | 기울기 토크 (N.m) | 유지 토크 (N.m) | 축적 부하 (kN) | 방사선 부하 (kN) | 효율성 | 정밀도 (°) | 자동 잠금 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | 그래요 | 12 |
| 5인치 | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그래요 | 18 |
| 7인치 | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | 그래요 | 32 |
| 8인치 | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | 그래요 | 28 |
| 9인치 | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | 그래요 | 52 |
| 12인치 | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그래요 | 65 |
| 14인치 | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그래요 | 88 |
| 17인치 | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그래요 | 135 |
| 21인치 | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그래요 | 192 |
| 25인치 | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그래요 | 251 |
| 기술 매개 변수 | 설명 |
|---|---|
| 구조 유형 | 정사각형 튜브 스플릿 타입 스윙 드라이브 |
| 적용 | 태양광 추적 시스템 |
| 드라이브 파워 | ≤ 150W |
| 정차 출력 토크 | ≥ 7,500 Nm |
| 유지 토크 | ≥ 45 kNm |
| 보호급 | IP66 |
| 작동 온도 | -40°C ~ +80°C |
| 회전 각 | 0°360° |
| 추적 정확성 | ≤ 0.5° |
| 설치 방법 | 플랜지 장착 |
| 유지보수 모드 | 모듈로 교체 |
| 표면 처리 | 산화 방지 코팅 |
| 윤활 | 오래 살 수 있는 지방 |
| 인증 | CE |
신속한 해체 및 유지보수를 위한 모듈형 분할형 구조
컴팩트 드라이브 시스템에서 높은 출력 토크
극한의 야외 조건에 대한 우수한 환경 저항성
낮은 전력 소모량과 높은 보유 용량
최소한의 유지보수 요건을 갖춘 긴 서비스 수명
국제 표준에 대한 CE 인증
우리의 태양 스레잉 드라이브 제품의 기술 지원 및 서비스는 다음을 포함합니다:
