| 브랜드 이름: | HangTuo |
| 모델 번호: | VE10 |
| 최소 주문 수량: | 1개 |
| Price: | USD 280~504 / pc |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |

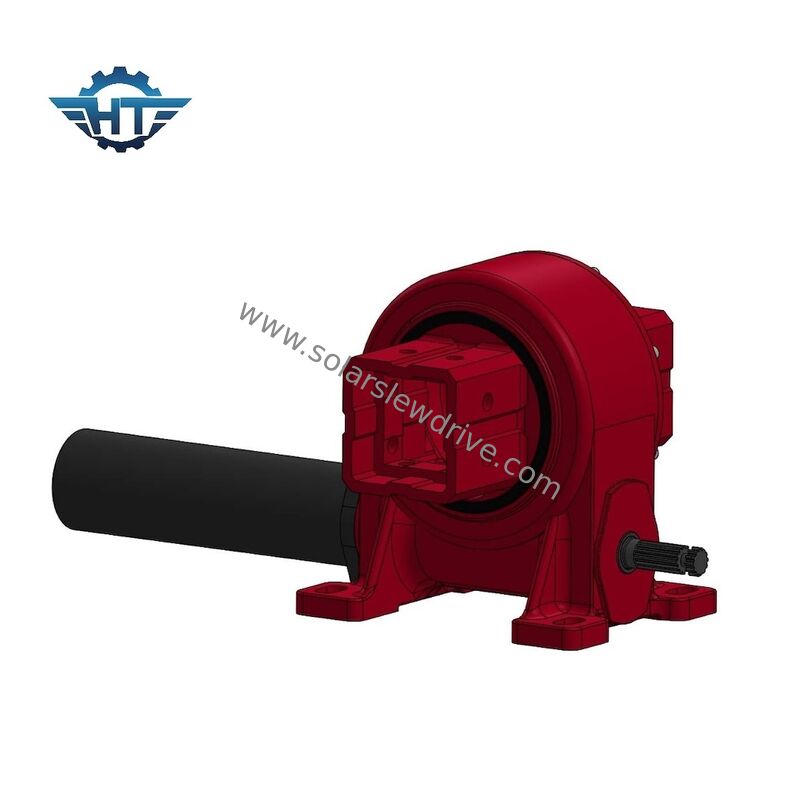

IP66 중장비 슬루 드라이브 기어박스 (단축형 태양광 추적 시스템용)
제품 설명
HANGTUO VE 시리즈 중장비 슬루 드라이브 기어박스는 대규모 발전소 태양광 설치용 단축형 태양광 추적 시스템을 위해 특별히 설계되었습니다. IP66 환경 보호 및 자체 잠금 웜 기어 설계를 특징으로 하는 이 밀폐형 슬루잉 드라이브는 현대 태양광 프로젝트의 25년 이상 수명 동안 안정적이고 정밀한 위치 지정 성능을 제공합니다.
주요 특징
IP66 등급 인클로저: 모든 날씨 작동을 위한 먼지 유입 및 강력한 물 분사에 대한 완전한 보호
자체 잠금 설계: 외부 브레이크 요구 사항 제거; 정전 시 위치 유지
고정밀 위치 지정: 최적의 태양 에너지 포착을 위한 ≤0.1° 정확도
통합 하드 스톱: 소프트웨어 오류 보호를 위한 기계적 제한 기능으로 ±60° 회전
사전 설정 기어 간극: 현장 조정 없이 즉시 설치를 위해 공장에서 보정됨
유연한 모터 장착: 좌측 또는 우측 모터 연결 옵션
부드러운 작동: 쉬운 시동 및 정지로 기계적 스트레스 감소
기술 사양
VE10 모델 (특징)
|
매개변수 |
사양 |
|---|---|
|
기어비 |
100:1 |
|
정격 출력 토크 |
16,000 N·m |
|
틸팅 모멘트 토크 |
12 kN·m |
|
홀딩 토크 |
70 kN·m |
|
정적 축 하중 |
110 kN |
|
정적 레이디얼 하중 |
220 kN |
|
동적 축 하중 |
54 kN |
|
동적 레이디얼 하중 |
110 kN |
|
효율 |
40% |
|
정밀도 |
≤0.15° |
|
자체 잠금 |
예 |
VE 시리즈의 다른 모델
|
모델 |
비율 |
출력 토크 |
틸팅 토크 |
축 하중 |
레이디얼 하중 |
홀딩 토크 |
무게 |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kg |
|
5" |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg |
|
7" |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg |
|
8" |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg |
|
9" |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
130 kN |
27,200 N·m |
51 kg |
|
12" |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
190 kN |
40,560 N·m |
61 kg |
|
14" |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
230 kN |
44,200 N·m |
78 kg |
|
17" |
102:1 |
9,460 N·m |
67,000 N·m |
142 kN |
390 kN |
53,040 N·m |
105 kg |
|
21" |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
185 kg |
|
25" |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
950 kN |
89,000 N·m |
244 kg |
구조 및 재료
하우징: 부식 방지 코팅 처리된 고강도 주철
기어링: 정밀 가공된 42CrMo 합금강
슬루잉 베어링: 경화된 레이스웨이가 있는 50Mn 단조강
씰링: 완전한 환경 보호를 위한 IP66 등급 다중 립 씰
윤활: 고성능 합성 그리스로 공장 충전
응용 분야
단축형 태양광 추적 시스템
대규모 발전소 태양광 설치
상업 및 산업용 태양광 프로젝트
농업용 태양광 추적 배열
원격 및 열악한 환경 설치
설치 이점
설치 준비 완료: 공장에서 사전 조립 및 사전 보정됨
조정 불필요: 배송 전에 기어 간극 설정됨
다목적 장착: 주요 추적기 프레임 설계와 호환됨
간소화된 배선: 최적의 케이블 라우팅을 위한 유연한 모터 위치 지정
신뢰성 및 유지 보수
VE 시리즈 슬루 드라이브는 서비스 수명 동안 최소한의 유지 보수를 위해 설계되었습니다:
밀폐 구조: IP66 보호 기능으로 오염 물질 유입 방지
자체 잠금: 브레이크 유지 보수 불필요
내구성 있는 재료: 경화된 강철 부품은 마모에 강함
긴 서비스 수명: 25년 이상 태양광 설치를 위해 설계됨
기술 지원
당사의 응용 엔지니어링 팀은 부하 계산, 모델 선택 지원 및 특정 태양광 추적 프로젝트 요구 사항에 대한 맞춤형 권장 사항을 포함한 포괄적인 기술 지원을 제공합니다.
태양광 추적 시스템에 대한 가격, 기술 사양 및 프로젝트별 권장 사항은 당사에 문의하십시오.
