혁신적이고 비용 효율적 슬유잉 드라이브를 제공하기
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | HangTuo |
| 인증: | CE, ISO9001 |
| 모델 번호: | SDE21” |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | USD 280~504 / pc |
| 포장 세부 사항: | 합판 상자 |
| 배달 시간: | 15~45 일 |
| 지불 조건: | L / C, T / T, 웨스턴 유니온 |
| 공급 능력: | 달 당 2000 PC |
| 물자: | 50Mn, 42CrMo, QT | 모형: | SDE21 |
|---|---|---|---|
| 토크를 보전되기: | 89 kNm | 토크를 기울기: | 65 kNm |
| 효율성: | 40% | 축 하중: | 337 kN |
| 레이디 얼 하중: | 640 kN | 색깔: | RAL 부호에 기초를 두는 |
| 하이 라이트: | 돌리기 반지 드라이브,작은 회전 드라이브 |
||

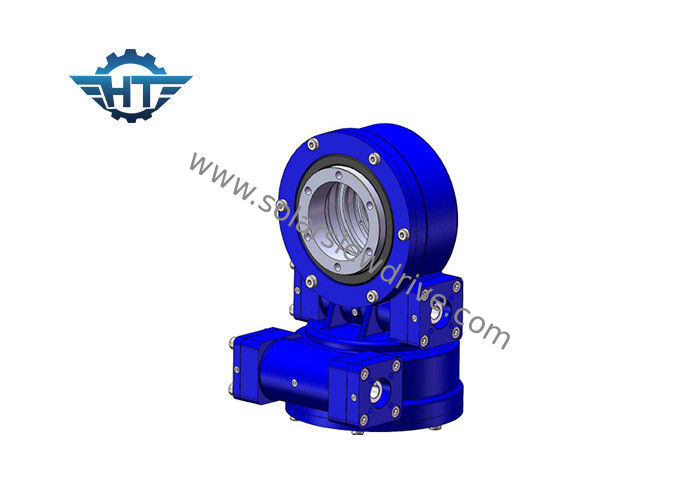

이중 축선 자동적인 태양 학력별 반편성을 위한 저잡음 SDE 시리즈 회전 드라이브 변속기
묘사
이중 축선 태양 추적자는 이중 축선 태양 추적자 돌리 드라이브와 같은 이동하는 플랫폼, 조정 플랫폼, 연속되는 사슬, 평행한 사슬 및 모는 장치를 포함합니다. 이동하는 플랫폼은 연속되는 사슬에 의해 지원되고 평행한 추적 기계장치를 형성하는 평행한 사슬에 의해 운전됩니다. 이중 축선 태양 추적자를 위한 회전 드라이브는 수직과 수평축의 주위에 자전하기 위하여 동의에 평행한 이동하는 플랫폼을 운전하기 위하여 사슬을 모도록 형성됩니다. 존재하는 노출의 이중 축선 태양 추적자 돌리 드라이브에는 높은 단단함의 더 큰 작업 공간이, 더 나은 추적 성과 및 이점, 낮은 에너지 소비, 작은 모는 토크 및 낮은 관성, 등이 있습니다.
중요한 모수의 용어집
순간 토크를 기울기: 토크는 짐의 위치와 돌리 방위의 센터 사이 거리에 의해 곱한 짐입니다. 짐과 거리에 의해 생성된 qorque가 정격 기우는 순간 토크 보다는 더 중대한 경우에, 돌리 드라이브는 뒤집힐 것입니다.
광선 짐: 돌리 방위의 축선에 수직을 적재하십시오
축 짐: 돌리 방위의 축선에 평행선을 적재하십시오
토크를 보전되기: 반전 토크입니다. 드라이브가 반전으로 자전하골, 부속이 손상을 입히지 않을 때, 달성된 최대 토크는 토크를 보전되는 불립니다.
자동 폐쇄: 적재될 때만 만, 돌리 드라이브는 반전할 수 없습니다 자전하고 이렇게 불렀습니다 자동 폐쇄이라고.
SDE 모형 성능 매개변수
| 모형 | 비율 | 정격 출력 토크 (N.m) | 기울기 토크 (N.m)를 | 보전되기 토크 (N.m)를 | 축 짐 (kN) | 광선 짐 (kN) | 효율성 | 정밀도 (°) | 자동 폐쇄 | 무게 (kg) |
| 3" | 31:1 | 600 | 1500년 | 5800 | 10 | 15 | 40% | ≤0.1 | 그렇습니다 | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | 그렇습니다 | 34 |
| 7" | 57:1 | 2000년 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | 그렇습니다 | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | 그렇습니다 | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | 그렇습니다 | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | 그렇습니다 | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | 그렇습니다 | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | 그렇습니다 | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | 그렇습니다 | 705 |
